Fresadora vertical de alto curso para cavidades profundas X5032H

X5032h High Rigidity Vertical Milling Machine

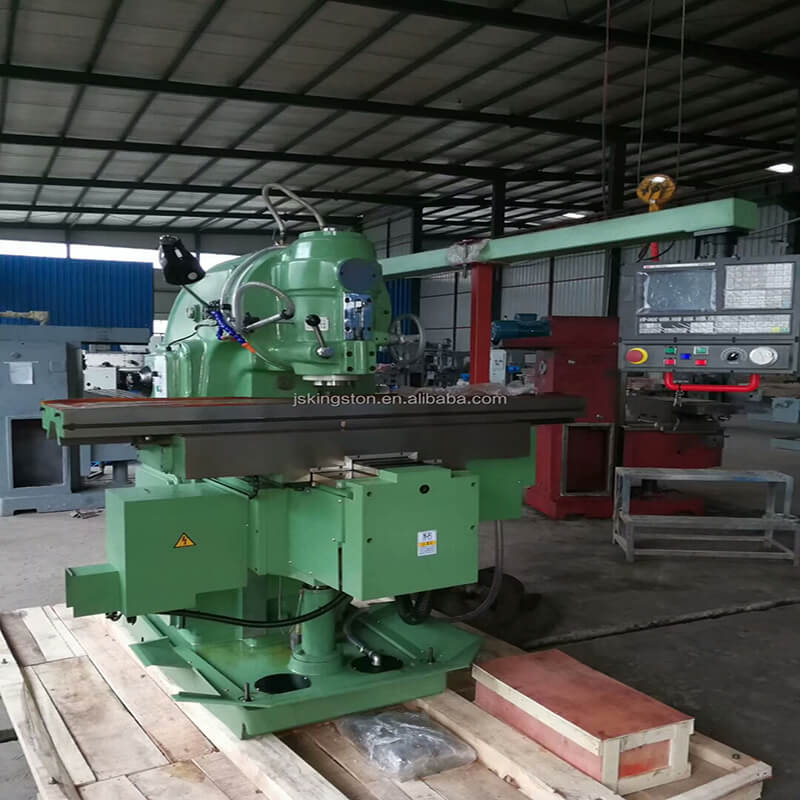

Enhanced Travel Vertical Milling Equipment

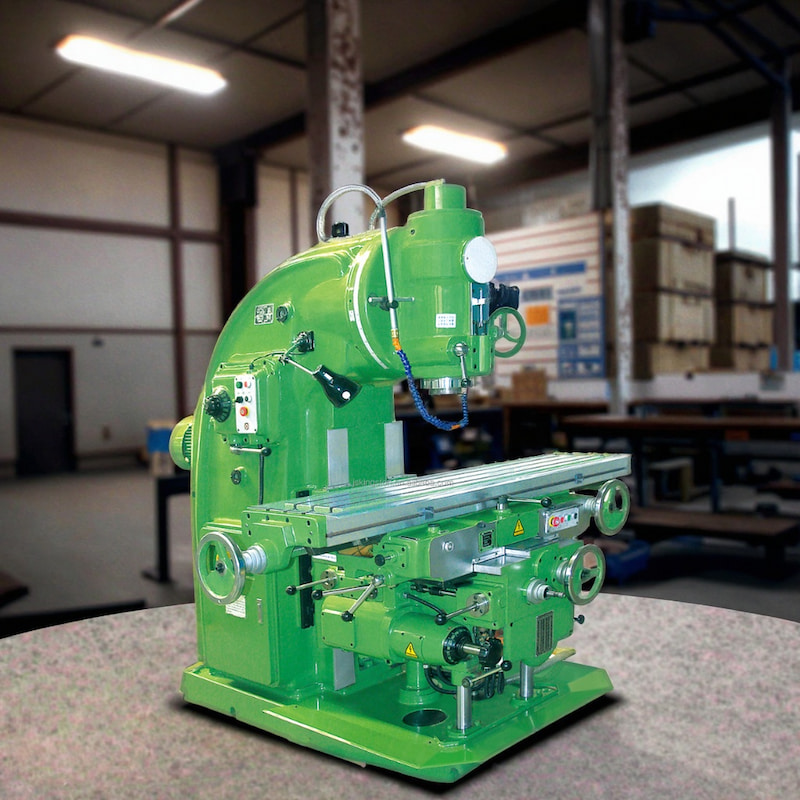

Heavy Cutting Vertical Milling Machine
Stable Vertical Milling Machine for Steel
Durable Vertical Metal Milling Machine

Fresadora vertical de alto curso para cavidades profundas X5032H

A X5032H apresenta curso vertical aprimorado e estrutura de alta rigidez. Ela melhora a faixa de processamento e a estabilidade para usinagem de precisão de alta exigência. A fresadora vertical X5032H possui uma coluna alta que proporciona 460 mm de curso vertical (440 mm com motor). Projetada para trabalhos em moldes e matrizes, permite a fresagem de cavidades profundas sem interferência da cabeça de usinagem.

  • Pedido (MOQ) :

    1

  • Origem do produto :

    China

  • Cor :

    Customized

  • Porto de embarque :

    Qingdao

  • Tempo de espera :

    30

  • Peso :

    3400Kg
Consulte agora

Fresadora vertical de alta rigidez com curso ampliado

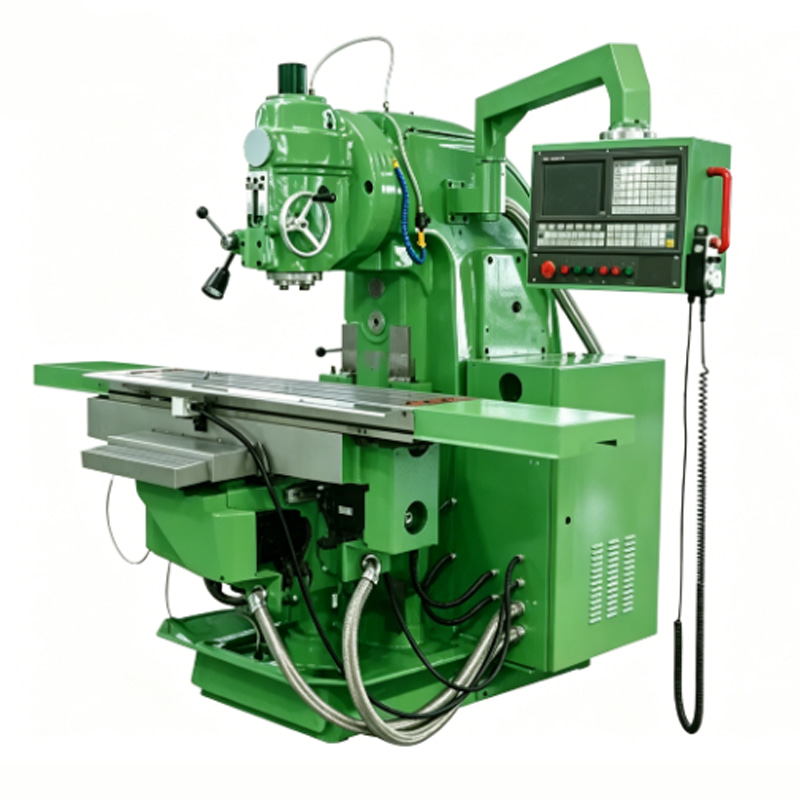

deep cavity vertical milling machine

1. Especialista em usinagem de cavidades profundas: A escolha ideal para a indústria de moldes, capaz de usinar cavidades com mais de 400 mm de profundidade, reduzindo assim a necessidade de processos de eletroerosão (EDM).



2. Mecanismo de elevação estável: O fuso de esferas vertical foi reforçado para φ50 mm e está equipado com um sistema de balanceamento por contrapeso, garantindo uma elevação suave.



3. Guias de vão amplo: As guias das colunas foram alargadas para aumentar a estabilidade anti-tombamento durante operações de grande curso.



4. CNC opcional: Pode ser atualizado para um sistema CNC de três eixos para permitir a fresagem automática de cavidades profundas.



especificação

Especificação

Unidade

X5032H

X5032BH

Mesa tamanho

mm

320X1325

320X1600

Ranhuras em T (Nº. Largura/Passo)



18/03/1970

Longitudinal viagem (manual/automática) Deslocamento transversal (manual/automático)

mm

mm

700/680 /240

900/880

Vertical viagem (manual/automática)

mm

460/440

Alimentação rápida velocidade XYIZ

mm/min

2300/1540/770

diâmetro do furo do fuso

mm

29

Fuso afunilamento

-

7:24 ISO50

Fuso faixa de velocidade

r/min

30-1500

Fuso velocidade etapa

passos

18 passos

AVC of fuso pena

mm

70

Max.swiângulo de velocidade de moinho verticald

-

±45°

Distanice entre fuso riuse e mesa superfíciee

TITI

30-490

Distritoance entre eixos de fuso e cor guiay

TIT

350

Alimentação do motor

kw

1,5

Potência do motor principal

kw

7,5

Geral tamanho (C×L×A)

mm

2294×1770×2084

2294×2050×2084

Peso líquido/Peso bruto

kg

3000/3300

3100/3400



Vantagens do produto

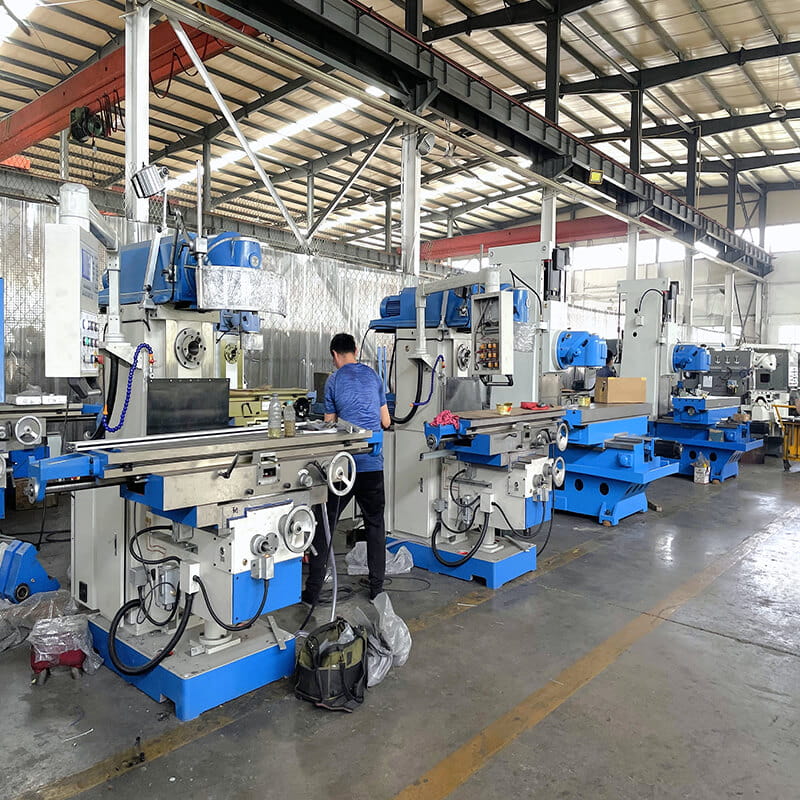

  • X5032H vertical mill high column
    A ferramenta ideal para usinagem de cavidades profundas
    Capaz de usinar cavidades com mais de 400 mm de profundidade, reduzindo a necessidade de processos de eletroerosão e encurtando o ciclo de fabricação do molde.

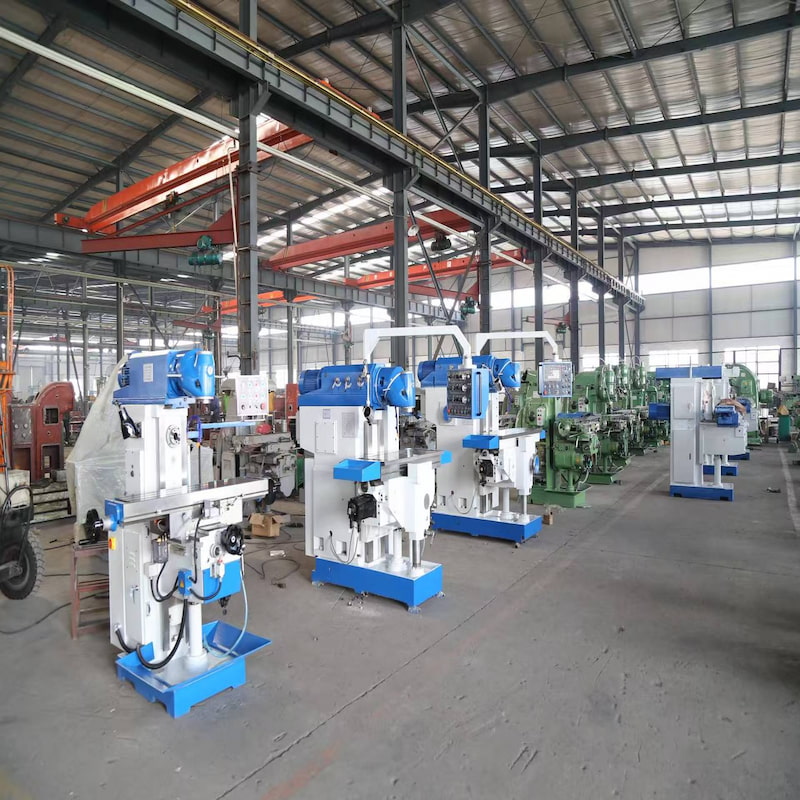

  • extra Z travel 460mm X5032H
    Fuso de esferas vertical reforçado
    O diâmetro do fuso foi aumentado para φ50 mm. Equipado com um sistema de balanceamento por contrapeso, garante um movimento suave e sem folgas, além de precisão duradoura.

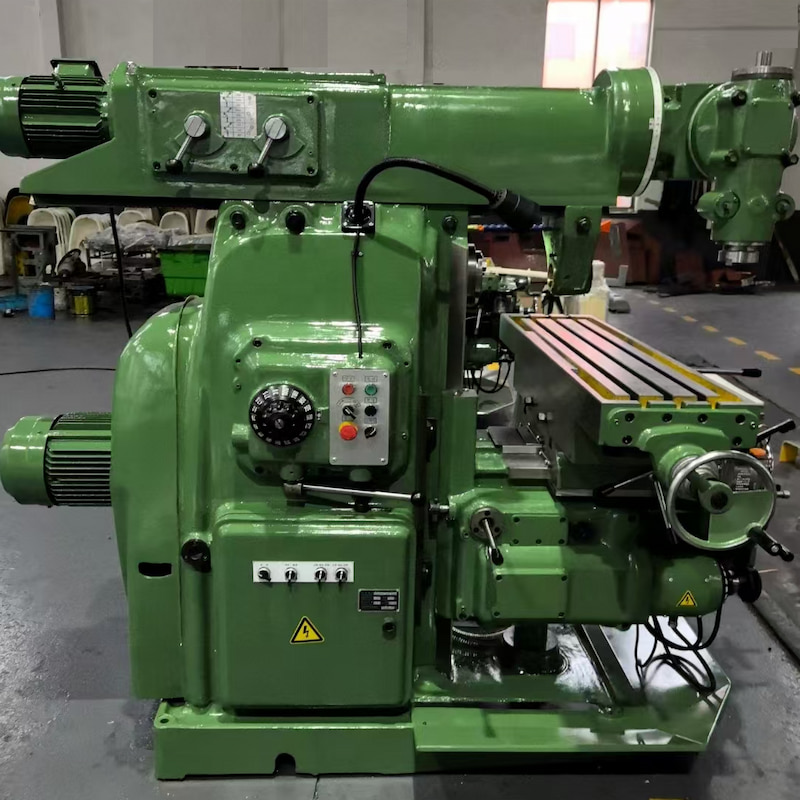

  • deep cavity milling machine
    Projeto de trilho guia de grande vão
    Os trilhos-guia da coluna foram alargados para melhorar a capacidade anti-tombamento durante operações de curso longo, proporcionando estabilidade superior durante cortes pesados.

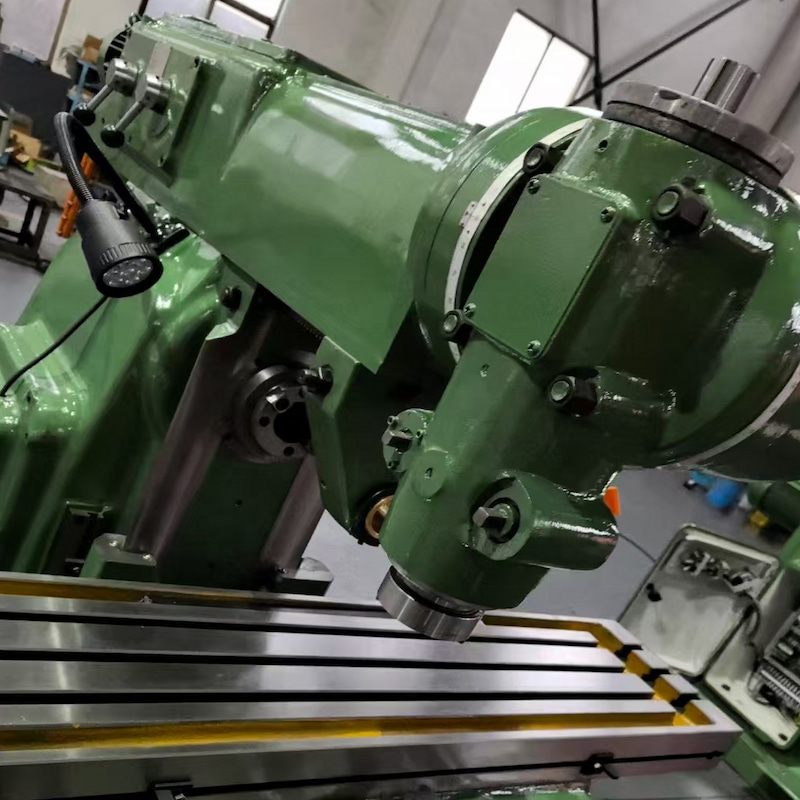

  • high clearance vertical knee mill
    Capacidade de atualização CNC
    Fornece uma interface para modernização de CNC, permitindo a atualização para um sistema CNC de 3 eixos para possibilitar a fresagem automática de cavidades profundas.
  • mold making vertical mill
    coluna 150 mm mais alta
    Curso vertical de até 460 mm, um aumento de 90 mm em relação ao modelo padrão; distância da face do fuso à mesa de trabalho: 30–490 mm.

JIANGSU  KINGSTON  MÁQUINA  FERRAMENTAS GRUPO CO.,LTD
O Grupo Jiangsu Kingston Machine Tools começou a se destacar no mundo da fabricação de metais há 20 anos, quando estabelecemos uma organização proeminente em 1998, comercializando, vendendo, prestando serviços e oferecendo suporte a equipamentos para usinagem de metais e produtos para movimentação de materiais no mercado internacional. Com o objetivo de oferecer aos nossos clientes uma linha de máquinas-ferramenta mais flexível e de maior qualidade para atender às suas necessidades mais exigentes, realizamos uma extensa pesquisa e contatamos os melhores fabricantes de equipamentos para fabricação de metais em todo o mundo, incluindo o maior fabricante mundial de máquinas de fresagem de engrenagens, máquinas de repuxo CNC, prensas dobradeiras e calandras, etc., para construir máquinas de acordo com nossas especificações sob a marca Kingston. Nossas máquinas incluem fresadoras de engrenagens, máquinas de repuxo CNC, máquinas hidráulicas para corte de ferro, prensas dobradeiras, guilhotinas, calandras, dobradeiras de perfis, puncionadeiras, máquinas de corte a plasma e a laser, além de tornos, etc.

Por que nos escolher?

  • # Tecnologia madura e estável
    Com anos de experiência na fabricação de máquinas-ferramenta industriais e equipamentos CNC, adotamos processos maduros e estáveis, desde o projeto estrutural e a seleção dos componentes principais até a montagem completa da máquina. Nossas máquinas apresentam desempenho confiável, baixa taxa de falhas e boa retenção de precisão, capazes de atender às demandas de produção contínua a longo prazo, o que nos torna o parceiro preferencial de clientes em todo o mundo.
  • # Suporte a soluções personalizadas
    Oferecemos soluções exclusivas e personalizadas de acordo com as especificações da peça, a tecnologia de processamento, a capacidade de produção e as condições locais de cada cliente, incluindo sistema CNC, curso, velocidade, trocador de ferramentas, dispositivos de fixação e modernização da automação. Uma máquina com uma solução para ajudar você a aumentar a eficiência, reduzir custos e aprimorar a competitividade.
  • # Serviço completo de pós-venda
    Contamos com uma equipe profissional de pós-venda e suporte técnico para fornecer instalação, comissionamento, treinamento operacional e orientação de manutenção em todo o mundo. Serviço online 24 horas. Resposta rápida para qualquer problema com o equipamento, suporte técnico remoto em tempo hábil e serviço no local, se necessário, garantindo produção ininterrupta e uso sem preocupações.

Nossa certificação

Certificações reconhecidas, qualidade estável e confiável.

Lathes manufacturer

show de fábrica

Base de produção profissional, força na fabricação de precisão.




Heavy machineryFactory Exhibitioncnc machineHigh-quality lathe



Embalagem e envio

Transporte seguro e profissional, entrega pontual garantida.



Multifunctional machine manufacturer
Heavy machinery manufacturer

Perguntas frequentes

1. Qual é a profundidade máxima dos moldes que a X5032H pode usinar?

A profundidade teórica máxima é de 440 mm; no entanto, recomendamos uma profundidade de 400 mm ou menos.
para Garantir uma saliência razoável da ferramenta.



2.Qual é a rigidez da cabeça de fresagem após o ajuste de altura?

A estrutura da própria cabeça de moagem permanece inalterada, enquanto a coluna foi reforçada;
A perda total de rigidez é inferior a 3%.



3.É adequado para uso com porta-ferramentas longos?

Sim, o furo do fuso é ISO 50, permitindo a fixação de porta-ferramentas longos e de grande diâmetro.



4.É possível usinar furos angulares?

A cabeça de fresagem pode girar para a esquerda e para a direita em ±45°, portanto, não há necessidade de inclinar a peça de trabalho ao usinar furos angulares.



5.Qual é o prazo de entrega?

As configurações padrão estão em estoque; as configurações personalizadas levam de 20 a 25 dias.
