Máquinas de fresagem de engrenagens | As principais máquinas-ferramenta da fabricação de engrenagens e a base da indústria de transmissão

Introdução

As engrenagens são as "juntas" da transmissão mecânica. Desde transmissões e redutores automotivos até caixas de engrenagens de turbinas eólicas e motores de máquinas de construção, todos os equipamentos que requerem transmissão de potência dependem de engrenagens. máquina de fresar engrenagens A fresadora de engrenagens é a máquina-ferramenta mais utilizada para a produção em massa de engrenagens cilíndricas, ocupando consistentemente o primeiro lugar em termos de base instalada no setor de fabricação de engrenagens. Nesta edição, vamos analisar os princípios, os tipos de máquinas, os processos e o valor industrial das fresadoras de engrenagens.

I. Princípios de Processamento em Máquinas de Fresagem de Engrenagens

As engrenagens são cortadas utilizando o método de geração, sendo os componentes principais a fresa e o eixo da peça. A fresa assemelha-se a uma engrenagem sem-fim, com suas arestas de corte cobertas de dentes. A máquina controla com precisão a relação entre a velocidade de rotação da fresa e a velocidade de indexação do tarugo da engrenagem. À medida que a fresa gira e corta, ela avança simultaneamente axialmente ao longo do tarugo da engrenagem. Através desse movimento de engrenamento, ela fresa continuamente um perfil de dente involuto padrão no tarugo. Em termos simples: a fresa e o tarugo da engrenagem simulam o engrenamento de um sem-fim e uma coroa, cortando enquanto engrenam para fresar todos os dentes em uma única passada.

II. Classificações comuns de máquinas de fresagem de engrenagens

1. Máquinas convencionais de fresagem de engrenagens mecânicasIndicado para usinagem geral de engrenagens de pequeno a médio porte, como pinhões de transmissão e engrenagens de máquinas agrícolas. Oferece alta relação custo-benefício com uma estrutura de transmissão mecânica tradicional;

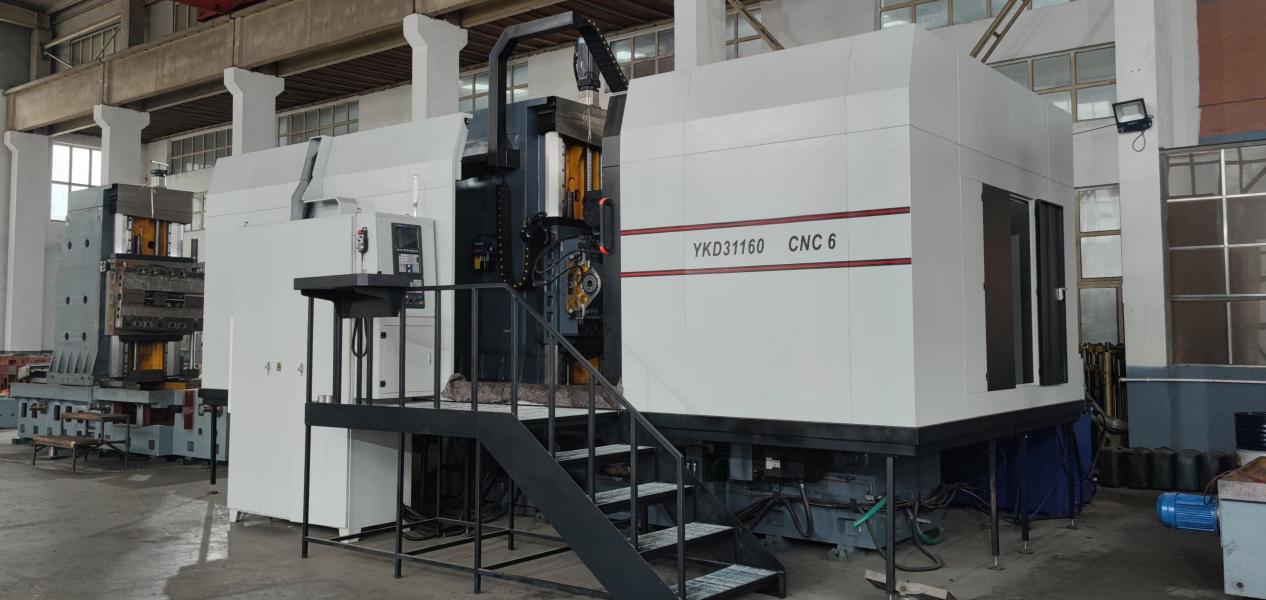

2. Máquinas de fresagem CNC: Equipadas com um sistema CNC totalmente servo-controlado e interpolação de 4/5 eixos, atingindo níveis de precisão 6-7. Adequadas para engrenagens de alta precisão para os setores automotivo e de turbinas eólicas, com funções automáticas de troca de marchas e avanço;

3. Grandes máquinas de fresagem de engrenagens de piso: Projetadas para engrenagens de módulo extragrande usadas em mineração, energia eólica e aplicações marítimas, capazes de processar peças com diâmetros de até vários metros. São máquinas especializadas para aplicações industriais pesadas.

III. Vantagens das máquinas de fresagem de engrenagens em relação a outros equipamentos de usinagem de engrenagens

1. Alta eficiência de usinagem: Completa todas as ranhuras dos dentes em uma única passada; em comparação com máquinas de conformação de engrenagens, a eficiência de produção para engrenagens cilíndricas de grande volume é mais que duplicada;

2. Alta versatilidade: Basta trocar as fresas de engrenagem, a máquina pode processar engrenagens cilíndricas de dentes retos e helicoidais com diferentes tamanhos de módulo e números de dentes;

3. Custos controláveis: As fresas de engrenagem helicoidal são menos caras do que as fresas de perfil, resultando em custos unitários de processamento mais baixos para a produção em massa em larga escala.

Limitações: Engrenagens internas e engrenagens de ranhura estreita de fileira dupla não podem ser processadas; para essas peças, máquinas de conformação de engrenagens são normalmente usadas como solução complementar.

IV. Cenários de Aplicação a Jusante

1. Indústria Automotiva: Engrenagens de transmissão, engrenagens diferenciais e conjuntos de engrenagens redutoras para veículos elétricos de nova energia (o principal mercado para máquinas de fresagem CNC);

2. Máquinas em geral: Engrenagens para redutores, compressores de ar e transmissões de máquinas agrícolas;

3. Equipamentos de alta tecnologia: Engrenagens grandes para caixas de engrenagens de turbinas eólicas, engrenagens de transmissão hidráulica para máquinas de construção e engrenagens de transmissão de energia marítima.

V. Tendências da Indústria

O crescimento exponencial dos veículos de novas energias impulsionou um aumento na demanda por máquinas de fresagem de engrenagens de alta precisão. A fresagem a seco (um processo ecologicamente correto, sem óleo de corte) e a fresagem de alta velocidade emergiram como novas direções tecnológicas. As máquinas de fresagem de engrenagens convencionais e obsoletas estão sendo gradualmente modernizadas com sistemas CNC, e a fabricação de engrenagens está evoluindo em direção a maior precisão, automação e inteligência.
