Máquina de fresagem de engrenagens CNC convencional YK31135E para processamento de engrenagens horizontais

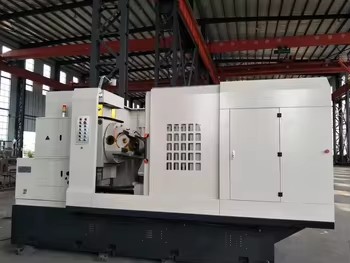

YK31135E Horizontal Hobber
YK31135E Operator Console

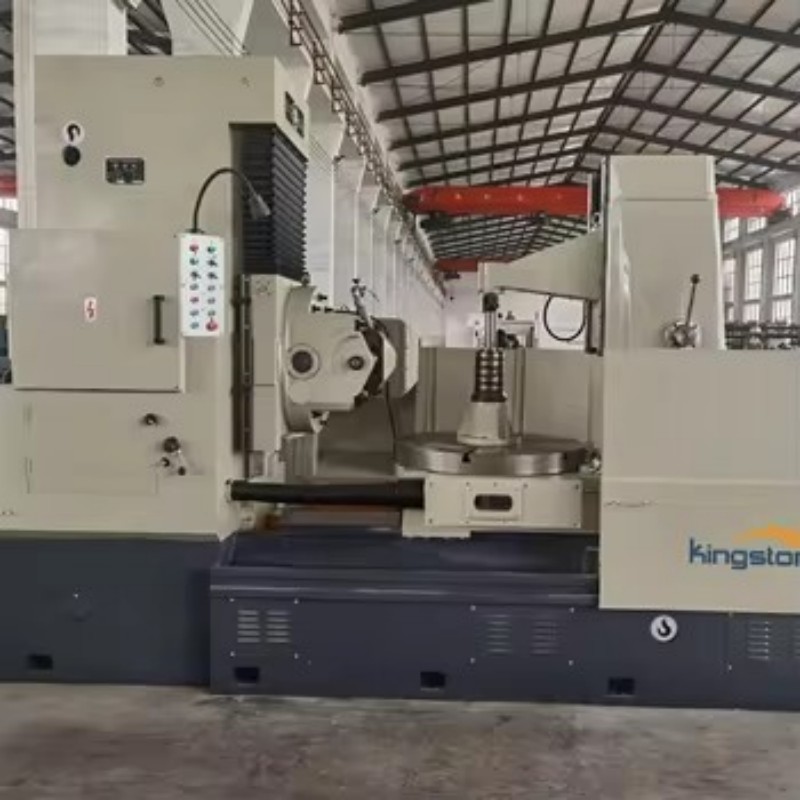

YK31135E Spline Machining

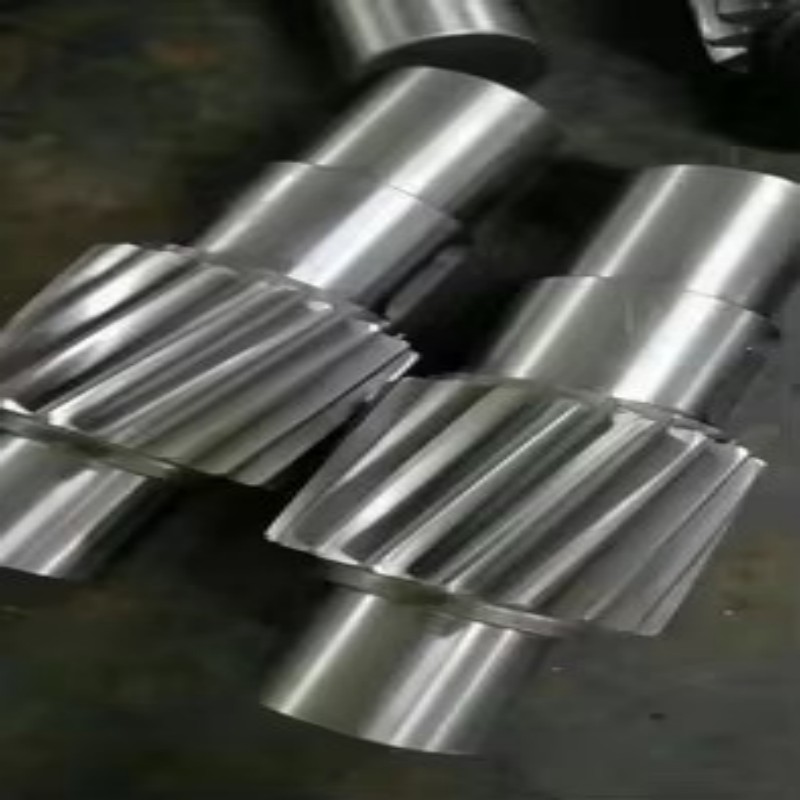

horizontal-type gear hobbing

Máquina de fresagem de engrenagens CNC convencional YK31135E para processamento de engrenagens horizontais

A YK31135E é uma fresadora de engrenagens CNC convencional projetada para o processamento horizontal de engrenagens. Com diâmetro de peça de 500 mm e capacidade de módulo de 12 mm, oferece desempenho confiável para a produção de engrenagens cilíndricas de dentes retos, helicoidais e eixos estriados em ambientes de manufatura industrial.

  • Pedido (MOQ) :

    1
  • Origem do produto :

    China
  • Cor :

    China
  • Porto de embarque :

    Shanghai
  • Tempo de espera :

    30
  • Peso :

    18000KG
Consulte agora
YK31135E Horizontal Hobber

1. Configuração horizontal: Otimizada para evacuação de chips e acessibilidade do operador.



Diâmetro da peça de trabalho: 2.500 mm: Adequado para engrenagens de tamanho médio.



Capacidade para módulos de 3,12 mm: Suporta módulos de aço de até 12 mm.



4. Controle CNC convencional: Combina a confiabilidade tradicional com a precisão automatizada.



5. Processamento versátil: Suporta engrenagens cilíndricas de dentes retos, engrenagens helicoidais e eixos estriados.



especificação

Descrição

Especificações

Diâmetro máximo da peça de trabalho

1350 mm

Módulo máximo

10 mm

Viagem de tobogã Hob Head

400 mm

Rotação máxima da cabeça do fogão

±45rad

Dimensões máximas da placa de fogão (diâmetro × comprimento)

200×240mm

Curso axial máximo da fresa

200 mm

Distância central entre o fogão e a bancada de trabalho

45~405mm

Distância entre o centro da placa de fogão e a superfície da bancada

280~680mm

Distância entre o centro do suporte de trabalho e a superfície da mesa de trabalho

390~890mm

Largura máxima do dente

200 mm

diâmetro do furo da mesa

120 mm

Velocidade do fuso

80~500 rpm

Velocidade máxima da mesa de trabalho

50 rpm

Velocidade máxima de avanço radial (eixo X)

2600 mm/min

Velocidade máxima de avanço tangencial (eixo Y)

2000 mm/min

Velocidade de avanço axial (eixo Z)

2600 mm/min

Velocidade máxima de rotação da cabeça do fogão

5 rad/s

Potência do motor principal

18,5 kW

Potência total

50 kW/50 Hz

Peso líquido

17000 kg (6 eixos) / 15000 kg (4 eixos)

Dimensões gerais

42×39×37cm

Introdução ao produto

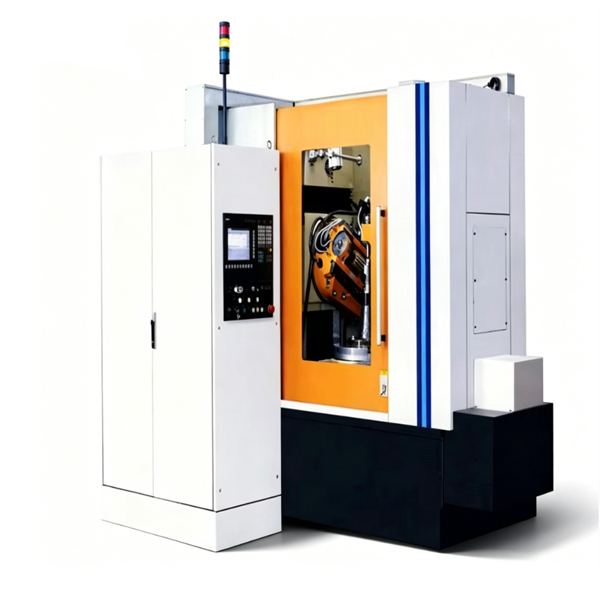

Conventional CNC Gear

A YK31135E é uma fresadora de engrenagens CNC convencional do tipo horizontal, projetada para a produção eficiente de engrenagens em ambientes industriais. Ela processa engrenagens cilíndricas de dentes retos, engrenagens helicoidais e eixos estriados com diâmetro máximo da peça de 500 mm e capacidade de módulo de até 12 mm. A configuração horizontal proporciona excelente evacuação de cavacos e fácil acesso para o operador, tornando-a adequada tanto para produção em lotes quanto para fabricação de peças únicas. A máquina combina a confiabilidade tradicional da fresagem por engrenagem com a conveniência do CNC, oferecendo uma solução prática para oficinas que buscam migrar do corte manual para o corte automatizado de engrenagens.



JIANGSU  KINGSTON  MÁQUINA  FERRAMENTAS GRUPO CO.,LTD
O Grupo Jiangsu Kingston Machine Tools começou a se destacar no mundo da fabricação de metais há 20 anos, quando estabelecemos uma organização proeminente em 1998, comercializando, vendendo, prestando serviços e oferecendo suporte a equipamentos para usinagem de metais e produtos para movimentação de materiais no mercado internacional. Com o objetivo de oferecer aos nossos clientes uma linha de máquinas-ferramenta mais flexível e de maior qualidade para atender às suas necessidades mais exigentes, realizamos uma extensa pesquisa e contatamos os melhores fabricantes de equipamentos para fabricação de metais em todo o mundo, incluindo o maior fabricante mundial de máquinas de fresagem de engrenagens, máquinas de repuxo CNC, prensas dobradeiras e calandras, etc., para construir máquinas de acordo com nossas especificações sob a marca Kingston. Nossas máquinas incluem fresadoras de engrenagens, máquinas de repuxo CNC, máquinas hidráulicas para corte de ferro, prensas dobradeiras, guilhotinas, calandras, dobradeiras de perfis, puncionadeiras, máquinas de corte a plasma e a laser, além de tornos, etc.

Por que nos escolher?

A solução completa de carregamento comunitário abrange todas as aplicações.

  • # Tecnologia madura e estável
    Com anos de experiência na fabricação de máquinas-ferramenta industriais e equipamentos CNC, adotamos processos maduros e estáveis, desde o projeto estrutural e a seleção dos componentes principais até a montagem completa da máquina. Nossas máquinas apresentam desempenho confiável, baixa taxa de falhas e boa retenção de precisão, capazes de atender às demandas de produção contínua a longo prazo, o que nos torna o parceiro preferencial de clientes em todo o mundo.
  • # Suporte a soluções personalizadas
    Oferecemos soluções exclusivas e personalizadas de acordo com as especificações da peça, a tecnologia de processamento, a capacidade de produção e as condições locais de cada cliente, incluindo sistema CNC, curso, velocidade, trocador de ferramentas, dispositivos de fixação e modernização da automação. Uma máquina com uma solução para ajudar você a aumentar a eficiência, reduzir custos e aprimorar a competitividade.
  • # Serviço completo de pós-venda
    Contamos com uma equipe profissional de pós-venda e suporte técnico para fornecer instalação, comissionamento, treinamento operacional e orientação de manutenção em todo o mundo. Serviço online 24 horas. Resposta rápida para qualquer problema com o equipamento, suporte técnico remoto em tempo hábil e serviço no local, se necessário, garantindo produção ininterrupta e uso sem preocupações.



Nossa certificação

Certificações reconhecidas, qualidade estável e confiável.

Lathes manufacturer

show de fábrica

Base de produção profissional, força na fabricação de precisão.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Embalagem e envio

Transporte seguro e profissional, entrega pontual garantida.

Multifunctional machine manufacturerHeavy machinery manufacturer

Perguntas frequentes

Q1: Qual é o diâmetro máximo da peça de trabalho para o YK31135E?

A1: O diâmetro máximo da peça de trabalho é de 500 mm.



Q2: Que tipos de engrenagens esta máquina pode processar?

A2: Engrenagens cilíndricas de dentes retos, engrenagens helicoidais e eixos estriados.



Q3: Qual é a capacidade máxima do módulo?

A3: A máquina suporta módulos de até 12 mm.



Q4: Qual é a vantagem da configuração horizontal?

A4: O design horizontal proporciona melhor evacuação dos cavacos e facilita o acesso do operador.
