Lar Máquina de fresar engrenagens

Máquina de fresagem de engrenagens CNC de 4 eixos YK31125E para peças de grande diâmetro

YK31125E Large Hobber Frontal
YK31125E Worktable Assembly

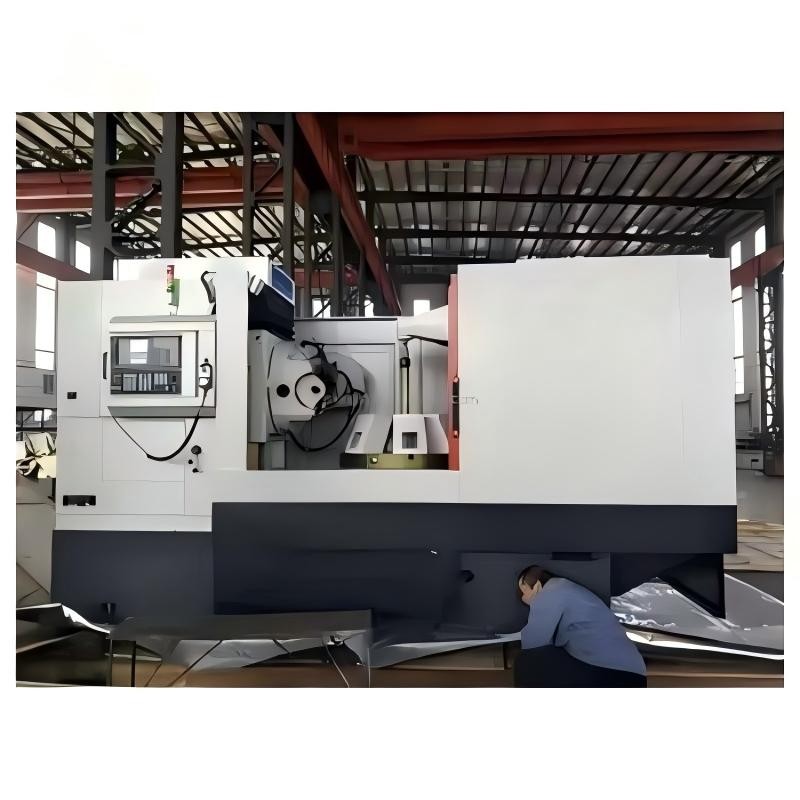

YK31125E Heavy Blank Machining

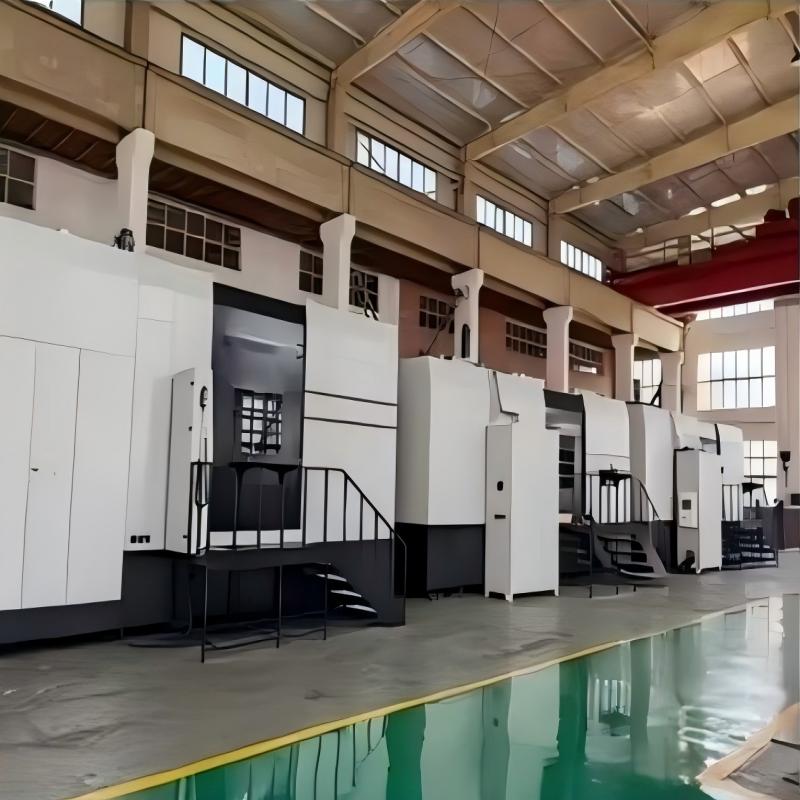

Large Gear Hobbing Machine Overhaul

Máquina de fresagem de engrenagens CNC de 4 eixos YK31125E para peças de grande diâmetro

A YD3150 é uma fresadora de engrenagens CNC de 4 eixos projetada para a produção de engrenagens de alta flexibilidade. Ela processa engrenagens cilíndricas de dentes retos, engrenagens helicoidais e eixos estriados com diâmetro máximo da peça de 500 mm e capacidade de módulo de até 12 mm. O controle coordenado multieixos permite geometrias de engrenagens complexas com acabamento superficial superior.

  • Pedido (MOQ) :

    1
  • Origem do produto :

    China
  • Cor :

    China
  • Porto de embarque :

    Shanghai
  • Tempo de espera :

    30
  • Peso :

    18000KG
Consulte agora
YK31125E CNC Hobbing

1. Grande capacidade de diâmetro: Processa peças de trabalho com diâmetro máximo de 1250 mm.



Capacidade de módulo de 2,16 mm: Suporta módulos de aço de até 16 mm para produção de engrenagens robustas.



3. Projeto de Estabilidade Térmica: A circulação integrada de fluido mantém a estabilidade da temperatura durante longos períodos de operação.



4. Mesa de trabalho de alta precisão: O acionamento por engrenagem helicoidal de alta qualidade garante uma indexação precisa.



5. Sistema de alimentação sem folga: Fusos de esferas com pré-tensão em guias lineares minimizam o erro de posicionamento.

especificação

Descrição

Especificações

Diâmetro máximo da peça de trabalho

1250 mm

Módulo máximo

10 mm

Viagem de tobogã Hob Head

400 mm

Rotação máxima da cabeça do fogão

±45rad

Dimensões máximas da placa de fogão (diâmetro × comprimento)

200×240mm

Curso axial máximo da fresa

200 mm

Distância central entre o fogão e a bancada de trabalho

45~405mm

Distância entre o centro da placa de fogão e a superfície da bancada

280~680mm

Distância entre o centro do suporte de trabalho e a superfície da mesa de trabalho

390~890mm

Largura máxima do dente

200 mm

diâmetro do furo da mesa

120 mm

Velocidade do fuso

80~500 rpm

Velocidade máxima da mesa de trabalho

50 rpm

Velocidade máxima de avanço radial (eixo X)

2600 mm/min

Velocidade máxima de avanço tangencial (eixo Y)

2000 mm/min

Velocidade de avanço axial (eixo Z)

2600 mm/min

Velocidade máxima de rotação da cabeça do fogão

5 rad/s

Potência do motor principal

18,5 kW

Potência total

50 kW/50 Hz

Peso líquido

17000 kg (6 eixos) / 15000 kg (4 eixos)

Dimensões gerais

42×39×37cm

Introdução ao produto



Large Diameter Gear Hobber

A YK31125E é uma fresadora de engrenagens CNC de 4 eixos, projetada para a produção de engrenagens de grande diâmetro. Com um diâmetro máximo de peça de 1250 mm e capacidade de módulo de até 16 mm para aço, esta máquina processa peças brutas de engrenagens de grandes dimensões com precisão e eficiência. A base da máquina em ferro fundido apresenta máxima rigidez estática e dinâmica, com circulação de fluido integrada para estabilidade térmica, garantindo precisão dimensional mesmo durante ciclos de corte prolongados. A mesa de trabalho é acionada por engrenagens helicoidais de alta qualidade e precisão, enquanto os guias lineares com fusos de esferas pré-tensionados sem folga proporcionam um movimento de avanço suave e preciso.



JIANGSU  KINGSTON  MÁQUINA  FERRAMENTAS GRUPO CO.,LTD
O Grupo Jiangsu Kingston Machine Tools começou a se destacar no mundo da fabricação de metais há 20 anos, quando estabelecemos uma organização proeminente em 1998, comercializando, vendendo, prestando serviços e oferecendo suporte a equipamentos para usinagem de metais e produtos para movimentação de materiais no mercado internacional. Com o objetivo de oferecer aos nossos clientes uma linha de máquinas-ferramenta mais flexível e de maior qualidade para atender às suas necessidades mais exigentes, realizamos uma extensa pesquisa e contatamos os melhores fabricantes de equipamentos para fabricação de metais em todo o mundo, incluindo o maior fabricante mundial de máquinas de fresagem de engrenagens, máquinas de repuxo CNC, prensas dobradeiras e calandras, etc., para construir máquinas de acordo com nossas especificações sob a marca Kingston. Nossas máquinas incluem fresadoras de engrenagens, máquinas de repuxo CNC, máquinas hidráulicas para corte de ferro, prensas dobradeiras, guilhotinas, calandras, dobradeiras de perfis, puncionadeiras, máquinas de corte a plasma e a laser, além de tornos, etc.

Por que nos escolher?

A solução completa de carregamento comunitário abrange todas as aplicações.

  • # Tecnologia madura e estável
    Com anos de experiência na fabricação de máquinas-ferramenta industriais e equipamentos CNC, adotamos processos maduros e estáveis, desde o projeto estrutural e a seleção dos componentes principais até a montagem completa da máquina. Nossas máquinas apresentam desempenho confiável, baixa taxa de falhas e boa retenção de precisão, capazes de atender às demandas de produção contínua a longo prazo, o que nos torna o parceiro preferencial de clientes em todo o mundo.
  • # Suporte a soluções personalizadas
    Oferecemos soluções exclusivas e personalizadas de acordo com as especificações da peça, a tecnologia de processamento, a capacidade de produção e as condições locais de cada cliente, incluindo sistema CNC, curso, velocidade, trocador de ferramentas, dispositivos de fixação e modernização da automação. Uma máquina com uma solução para ajudar você a aumentar a eficiência, reduzir custos e aprimorar a competitividade.
  • # Serviço completo de pós-venda
    Contamos com uma equipe profissional de pós-venda e suporte técnico para fornecer instalação, comissionamento, treinamento operacional e orientação de manutenção em todo o mundo. Serviço online 24 horas. Resposta rápida para qualquer problema com o equipamento, suporte técnico remoto em tempo hábil e serviço no local, se necessário, garantindo produção ininterrupta e uso sem preocupações.



Nossa certificação

Certificações reconhecidas, qualidade estável e confiável.

Lathes manufacturer

show de fábrica

Base de produção profissional, força na fabricação de precisão.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Embalagem e envio

Transporte seguro e profissional, entrega pontual garantida.

Multifunctional machine manufacturerHeavy machinery manufacturer

Perguntas frequentes

Q1: Qual é o diâmetro máximo da peça de trabalho para o YK31125E?

A1: O diâmetro máximo é de 1250 mm sem a coluna traseira.



Q2: Qual é a capacidade máxima do módulo?

A2: Módulos de aço até 16 mm; módulos de ferro fundido até 20 mm.



Q3: Qual é a capacidade de carga da mesa de trabalho?

A3: A mesa de trabalho suporta até 3 toneladas.



Q4: Como a máquina gerencia a expansão térmica?

A4: A circulação integrada de fluido no leito mantém a estabilidade térmica durante a operação.
