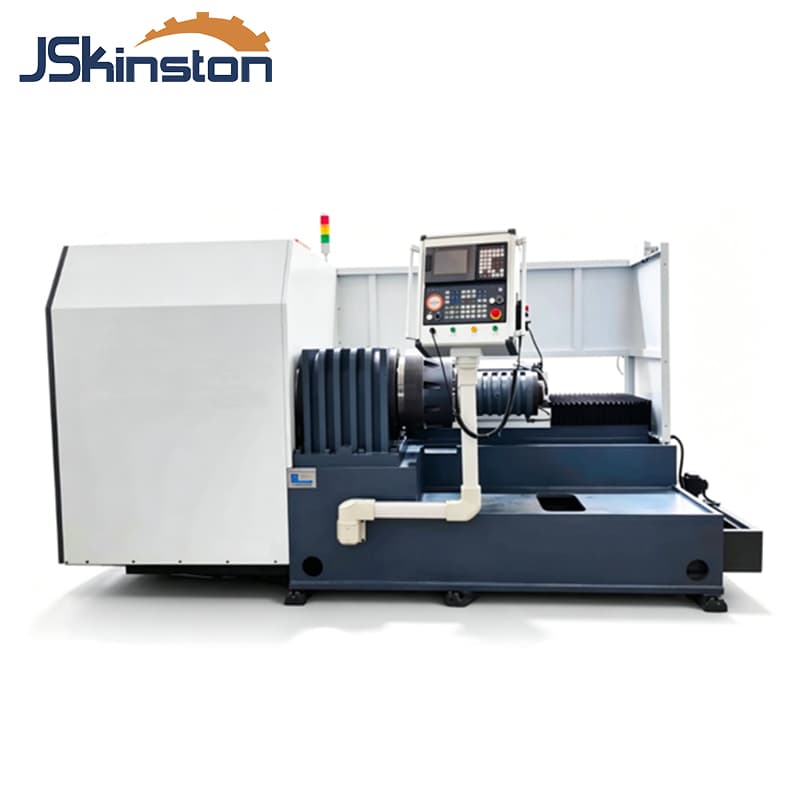

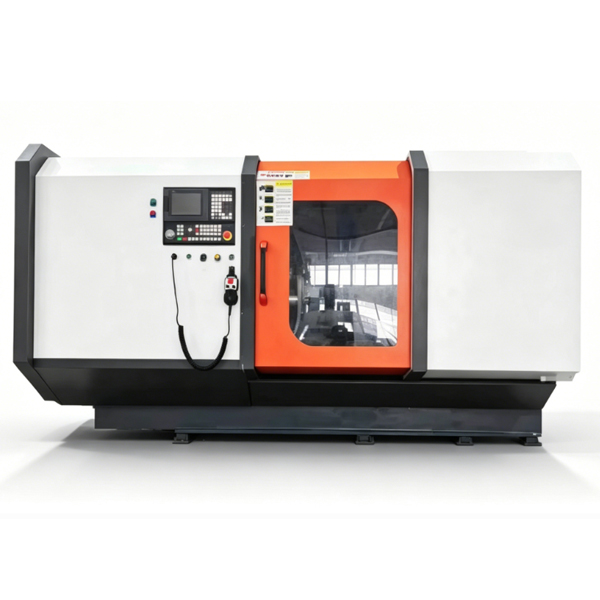

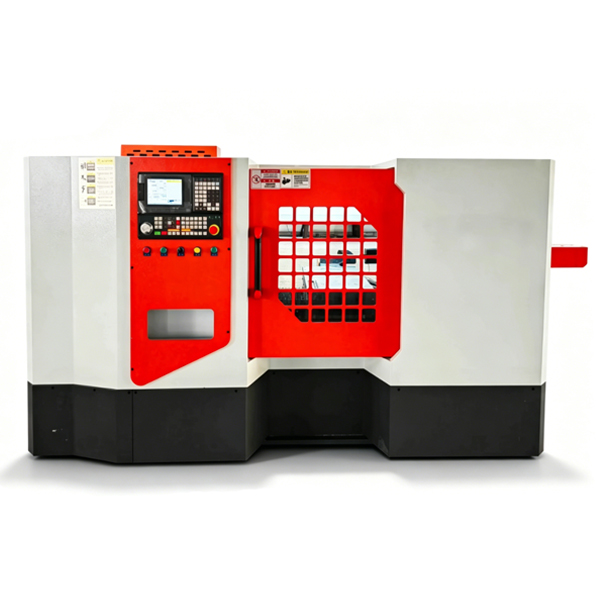

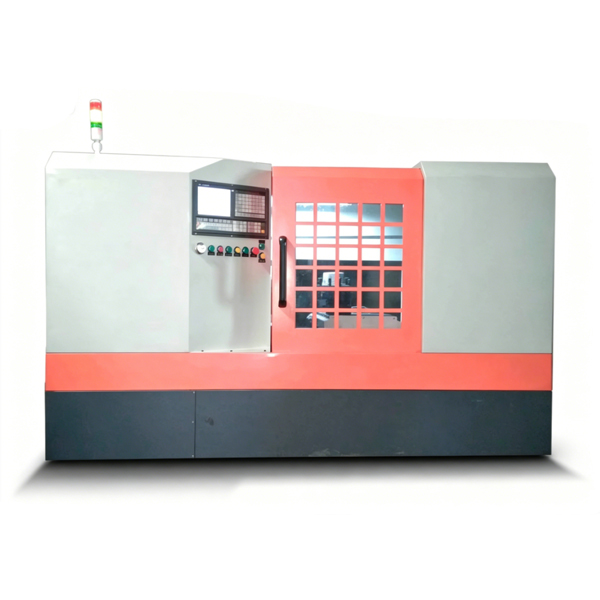

Esta máquina de repuxo de metal para venturis em aço inoxidável foi especialmente projetada para a produção em massa de tubos de válvulas venturi e dampers de ar para sistemas HVAC. Como um torno de repuxo CNC multifuncional, integra em um único processo as etapas de conformação de pescoço, flangeamento, conformação de superfícies curvas e estampagem profunda sem costura, para fabricar carcaças de venturi integradas em formato de ampulheta a partir de chapas de aço inoxidável 304/316.
Equipada com sistema de rolos hidráulicos servo duplos e controle por tela sensível ao toque PLC da Siemens, a máquina realiza a conformação integral em uma única etapa, sem juntas de solda. O tubo Venturi finalizado apresenta parede interna extremamente lisa, baixa resistência ao ar e excelente estanqueidade, atendendo perfeitamente aos altos padrões de ventilação exigidos por laboratórios, salas limpas farmacêuticas e salas cirúrgicas hospitalares.
Com uma estrutura robusta em ferro fundido aliviado de tensões, o equipamento mantém precisão estável durante a produção em série de componentes de dampers de ar para sistemas HVAC. Trata-se de um equipamento de conformação dedicado para fabricantes de sistemas de ventilação, permitindo a produção de válvulas Venturi independentes de pressão, reduzindo efetivamente os custos de processamento secundário e melhorando a resistência à corrosão do produto.
Pedido (MOQ) :
1Origem do produto :
ChinaCor :
CustomizedPorto de embarque :
ShanghaiTempo de espera :
30Peso :
84TonMáquina de repuxo de metal Venturi em aço inoxidável para produção de dampers de ar HVAC
1. Processamento perfeito de aço inoxidável 304 e 316, e liga de alumínio para componentes de ventilação anticorrosivos.
2. Dedicado à produção em massa de válvulas Venturi para sistemas HVAC, dampers de ar e reguladores de fluxo de ar para coifas de exaustão.
3. Design multifuncional, compatível com refletor de lâmpada, utensílios de cozinha pequenos e formação de cone de revestimento solar.
4. Diâmetro máximo de rotação, quantidade de rolos e curso personalizáveis para diferentes especificações do tubo Venturi.
especificação
| Item | Dados | ||
Modelo | KST250S | KST450S | |
máximo cru material dia | 250 mm | 450 mm | |
dia do deslizador transversal | 200 mm | 300 mm | |
energia principal | 5,5 kW | 7,5 kW | |
velocidade do fuso principal | 3500 rpm | 3000 rpm | |
AVC | Eixo X | 500 mm | 500 mm |
Eixo Y | 550 mm | 550 mm | |
força máxima da cauda | 7Kn | 7Kn | |
golpe de cauda | 300 mm | 300 mm | |
material | cobre/alumínio | 0,5-3,0 mm | 0,5-3,0 mm |
ms | 0,5-2,0 mm | 0,5-2,0 mm | |
ss | 05-15mm | 05-15mm | |
estação de correios | 4+1 | 4+1 | |
deslocamento da placa de retorno do disco | 300 mm | 300 mm | |
precisão posicional | 0,01 mm | 0,01 mm | |
robô |
| opcional | |
Vantagens do produto
Por que nos escolher?
Tecnologia madura e estável Suporte a soluções personalizadas Serviço completo de pós-vendaNossa certificação
Certificações reconhecidas, qualidade estável e confiável.

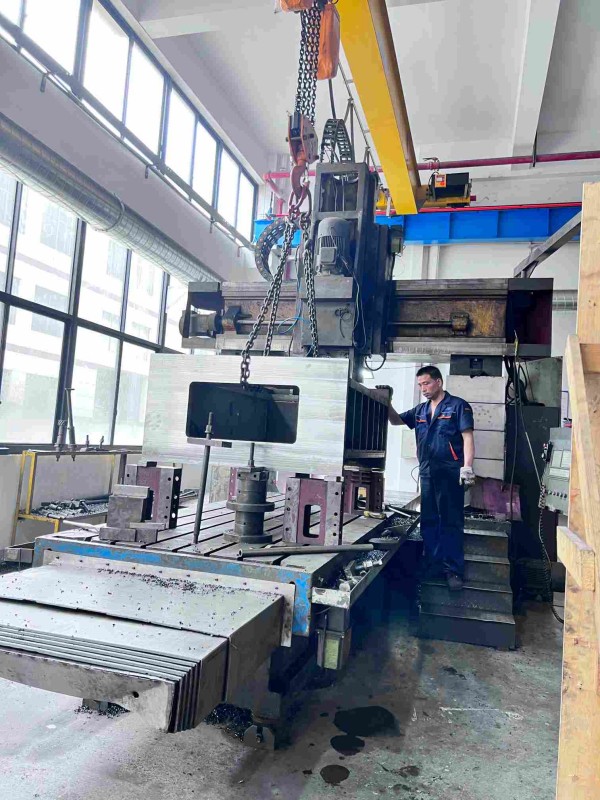

show de fábrica
Base de produção profissional, força na fabricação de precisão.
Embalagem e envio
Transporte seguro e profissional, entrega pontual garantida.
Perguntas frequentes
1.Para que serve esta máquina?

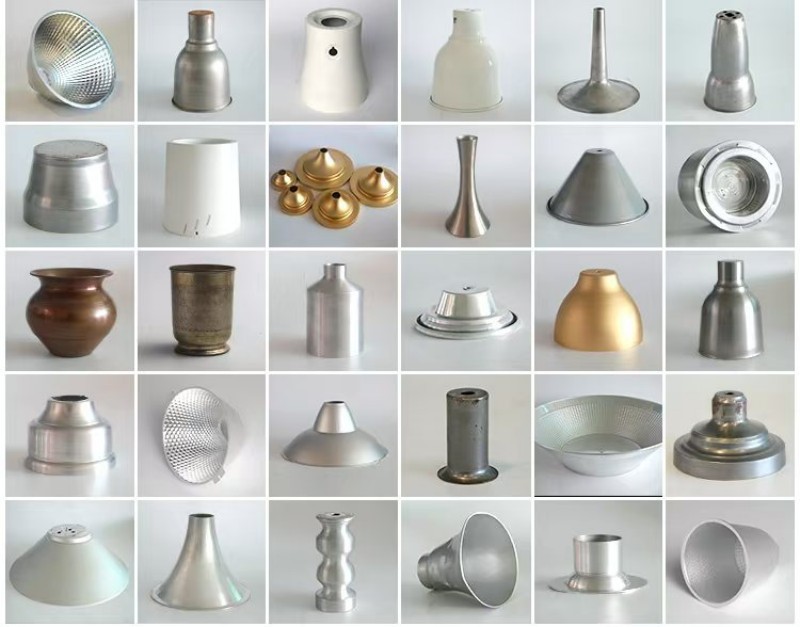

Este é um torno para repuxo de metais. Ele conforma a frio discos de metal rotativos (peças brutas) sobre um mandril (ferramenta) usando a pressão de rolos para criar peças ocas axissimétricas, ideais para luminárias, utensílios de cozinha, troféus, vasos, tampas, chifres e muito mais. Perfeito para produção personalizada e artística em pequenos lotes.
2.É controlado por CNC?
Oferecemos dois tipos principais:Máquina de repuxo CNC completa: Equipada de série com sistema Siemens ou FANUC para trajetórias de rolos programáveis. Ideal para formas complexas e produção em lotes.
3. Quais são os componentes principais? Como a qualidade é garantida?
Rolamentos do eixo: Rolamentos SKF/FAG de alta precisão.
Sistemas hidráulicos/elétricos: Rexroth/Siemens ou marcas equivalentes.
Estrutura: Estrutura monobloco em aço fundido ou soldado, com alívio de tensões para garantir estabilidade a longo prazo e resistência à vibração.
4. Quais materiais podem ser processados? Qual é o acabamento da superfície?
Materiais: Alumínio, cobre, aço macio, aço inoxidável (recocido), latão e outros metais dúcteis.
Superfície: O processo de repuxo pode produzir excelentes acabamentos espelhados ou texturizados, muitas vezes eliminando a necessidade de polimento. O material sofre endurecimento por deformação durante o processo.
5. Qual é a quantidade mínima de encomenda (MOQ)?
A quantidade mínima de máquina para encomenda é de 1 unidade.
