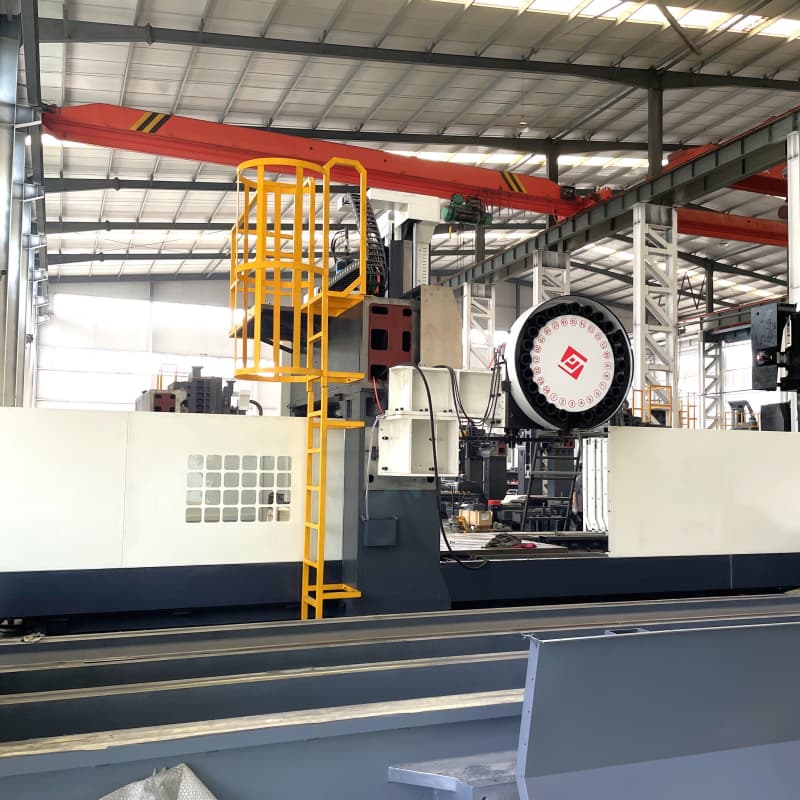

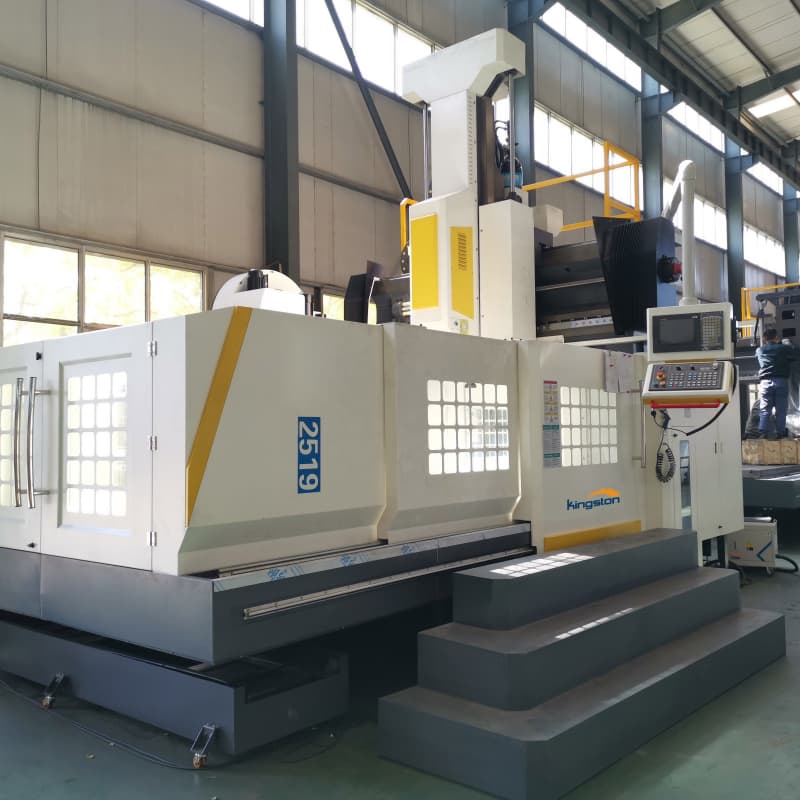

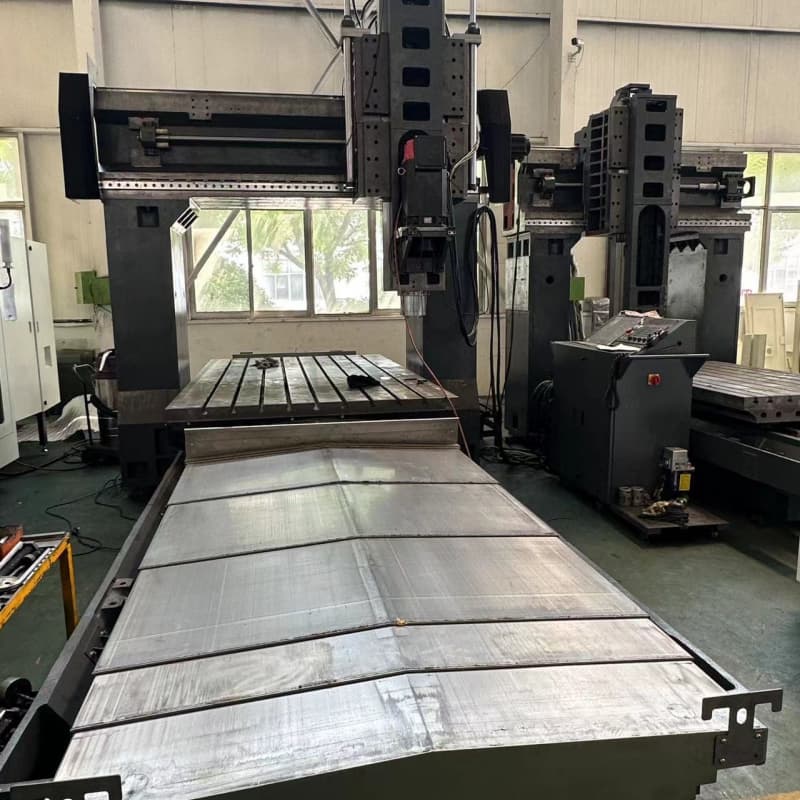

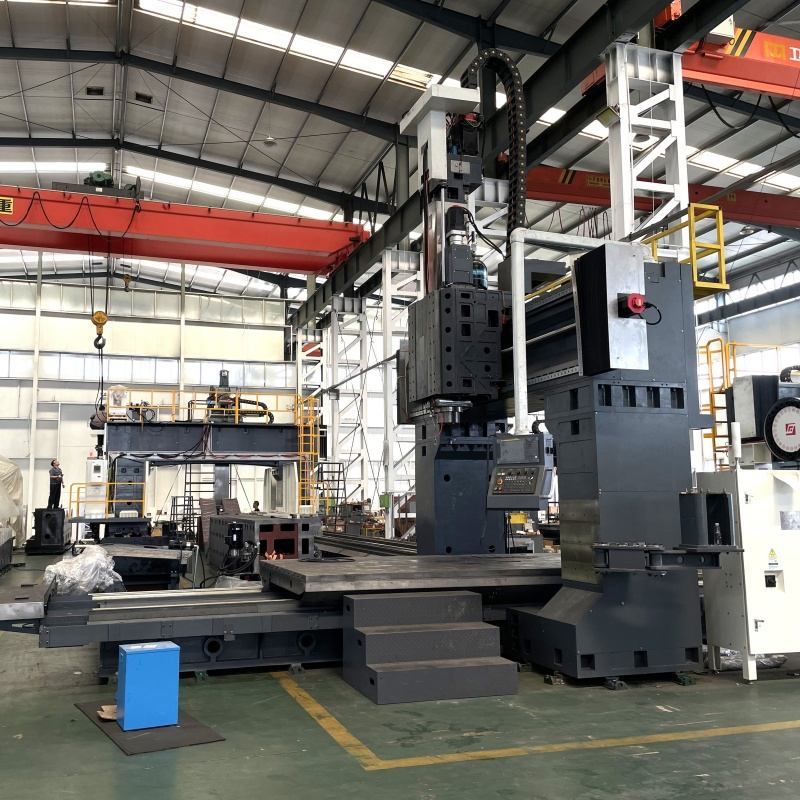

A fresadora CNC tipo pórtico é uma máquina-ferramenta CNC de alto desempenho, projetada especificamente para usinar peças grandes, pesadas e complexas. Sua estrutura vertical e mesa de trabalho espaçosa a tornam particularmente adequada para componentes de grandes dimensões, difíceis de fixar em equipamentos tradicionais. A máquina utiliza uma base monolítica de ferro fundido de alta rigidez e um sistema de controle totalmente fechado, mantendo a precisão em nível micrométrico mesmo sob condições de corte severas. Também pode ser equipada com uma cabeça de fresagem de cinco eixos para lidar com superfícies complexas. Este equipamento é amplamente utilizado em indústrias como energia eólica, aeroespacial, máquinas pesadas e fabricação de moldes, processando com eficiência componentes-chave como painéis de asas, cubos de turbinas eólicas e estruturas de máquinas de engenharia. Serve como uma solução essencial para aumentar a capacidade de produção e realizar projetos de alto valor agregado no setor de fabricação de equipamentos de grande porte.
Pedido (MOQ) :
1Origem do produto :
ChinaCor :
CustomizedPorto de embarque :
ShanghaiTempo de espera :
30Peso :
84TonCaracterísticas
Máquina de usinagem CNC de pórtico de alta precisão e robustez para usinagem eficiente.

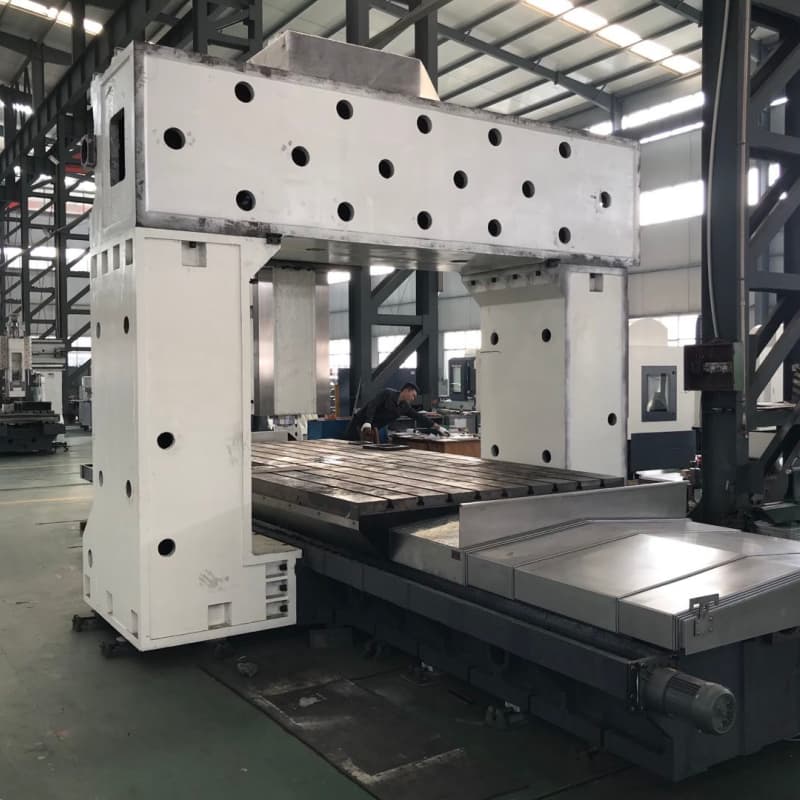

1.A máquina-ferramenta Longmen apresenta propriedades de aço robustas, estrutura simétrica e alta estabilidade. Ao otimizar a estrutura dos componentes básicos, ela aprimora o desempenho dinâmico do produto, alcançando uma combinação perfeita de alta potência, alto torque, alta eficiência e usinagem de alta precisão.
2. A máquina-ferramenta pode ser equipada com saída de água no centro do fuso e velocidade variável de acordo com as necessidades do usuário, garantindo a precisão do processo e a estabilidade de diversos indicadores técnicos.
3. Aplicável a setores de processamento em larga escala e de grande porte, como navios, metalurgia, processamento de petróleo, máquinas de mineração, energia, máquinas de construção e máquinas industriais pesadas.

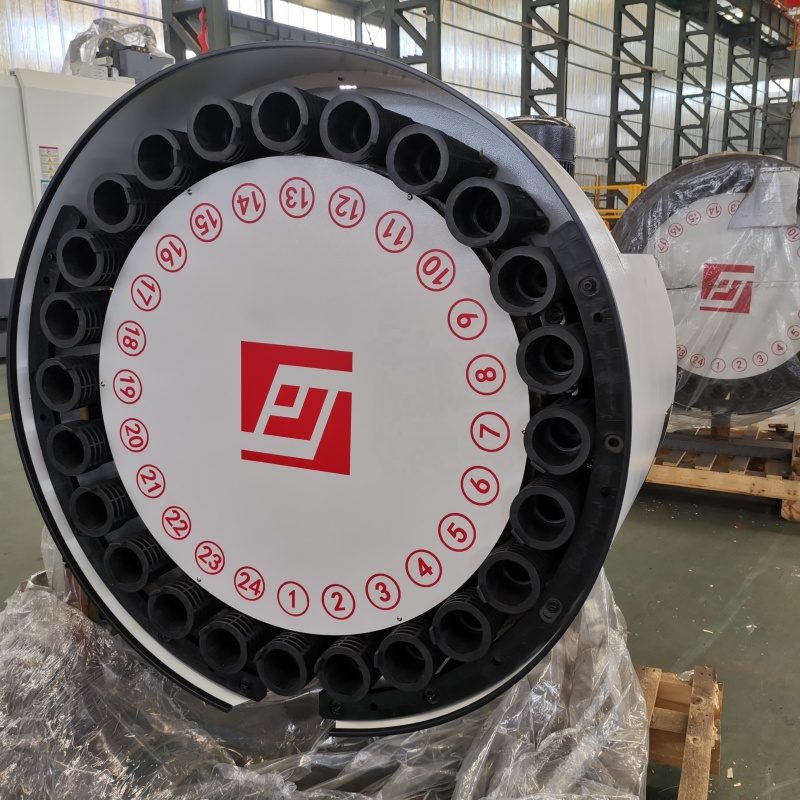

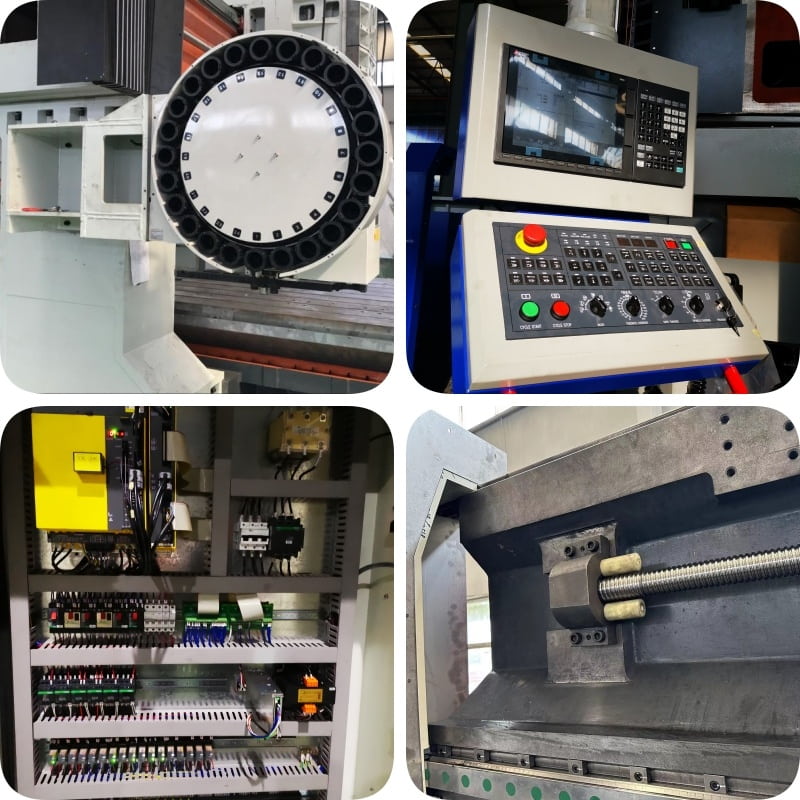

4. Configuração padrão: Sistema Siemens 828D, 24 magazines de ferramentas com braço mecânico, transportador de cavacos em espiral dupla, transportador de cavacos em corrente.
5. O sistema CNC pode ser importado ou configurado nacionalmente, de acordo com as necessidades dos usuários.
6.Configuração opcional: FANUC Oi MF, Mitsubishi M80, KND, GSK, SYNTEC, Fagor.
especificação
| Especificação | Unidade | XH1516 | XH1520 |
| largura da mesa | mm | 1300 | 1300 |
| comprimento da mesa | mm | 1600 | 2000 |
| carga máxima da tabela | kg | 1600 | 2200 |
| Ranhuras em T (largura/distância/número) | 22*130*9 | 22*130*9 | |
| Deslocamento no eixo X | mm | 1600 | 2000 |
| Deslocamento no eixo Y | mm | 1500 | 1500 |
| Deslocamento no eixo Z | mm | 750/500 | 750/500 |
| Distância da ponta do fuso até a mesa de trabalho | mm | 150-900/650 | 150-900/650 |
| Distância entre duas colunas | mm | 1600 | 1600 |
| Motor do fuso | kw | 11/15 | 11/15 |
| Velocidade do fuso | rpm | 6000/3000 | 6000/3000 |
| Número da revista de ferramentas | T | 24 | 24 |
| Dimensão geral | mm | 4700*3300*3500/3750 | 4700*3300*3500/3750 |
| Peso | T | 12,5 | 14 |
Vantagens do produto
Por que nos escolher?
Tecnologia madura e estável Suporte a soluções personalizadas Serviço completo de pós-venda
Nossa certificação
Certificações reconhecidas, qualidade estável e confiável.

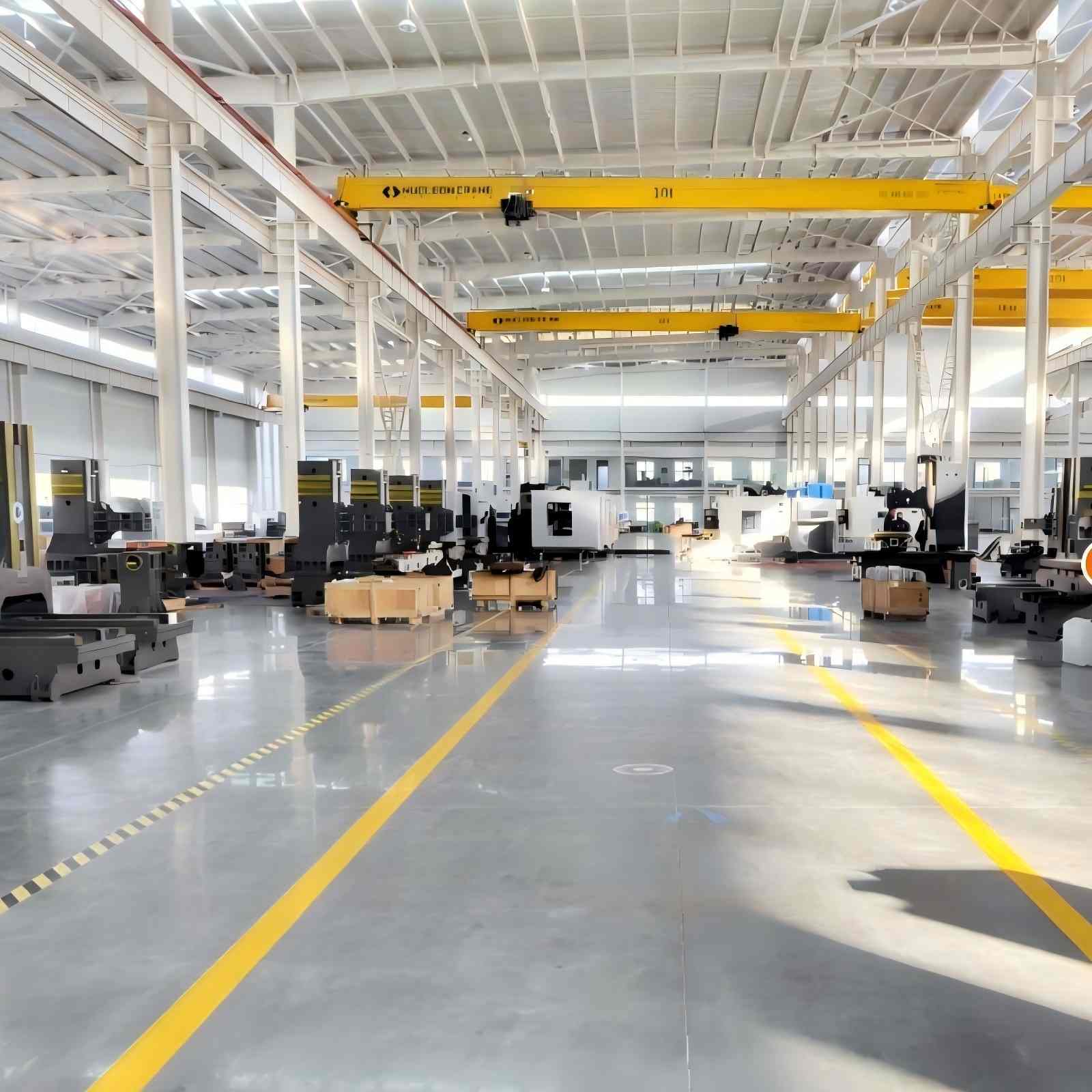

show de fábrica
Base de produção profissional, com expertise em fabricação de precisão.
Embalagem e envio
Transporte seguro e profissional, entrega pontual garantida.
Perguntas frequentes
1.Quais são as opções de sistema de controle para suas fresadoras de pórtico?
Oferecemos configurações flexíveis: estão disponíveis sistemas CNC Fanuc, Siemens ou Mitsubishi, todos com interfaces intuitivas. Você também pode optar por sistemas personalizados de acordo com as suas necessidades de produção.
2.A fresadora de pórtico pode ser personalizada?
Sim. Oferecemos suporte à personalização de acordo com suas necessidades, incluindo tamanho da mesa de trabalho, potência do fuso, curso dos eixos e dispositivos auxiliares (como trocadores automáticos de ferramentas e sistemas de remoção de cavacos). Nossa equipe de P&D projetará a solução ideal para você.
3.Quais são as diferenças entre uma fresadora de pórtico e uma fresadora vertical convencional?
4.Como realizar a manutenção diária da fresadora de pórtico?
