Esta máquina-ferramenta possui alta velocidade e grande torque, sendo adequada para métodos de produção de pequenos e médios lotes com múltiplas variedades, apresentando as vantagens de economia em equipamentos de processo, redução do ciclo de preparação da produção, aumento da eficiência do trabalho, redução dos custos de produção e permitindo que os usuários obtenham maiores benefícios econômicos. É amplamente utilizado como equipamento de processamento em indústrias de fabricação mecânica, como máquinas de engenharia, material rodante, equipamentos de mineração, grandes motores, turbinas hidráulicas, turbinas a vapor, navios, siderurgia, indústria militar e grandes equipamentos de proteção ambiental.
Pedido (MOQ) :
1Origem do produto :
ChinaCor :
CustomizedPorto de embarque :
ShanghaiTempo de espera :
30Peso :

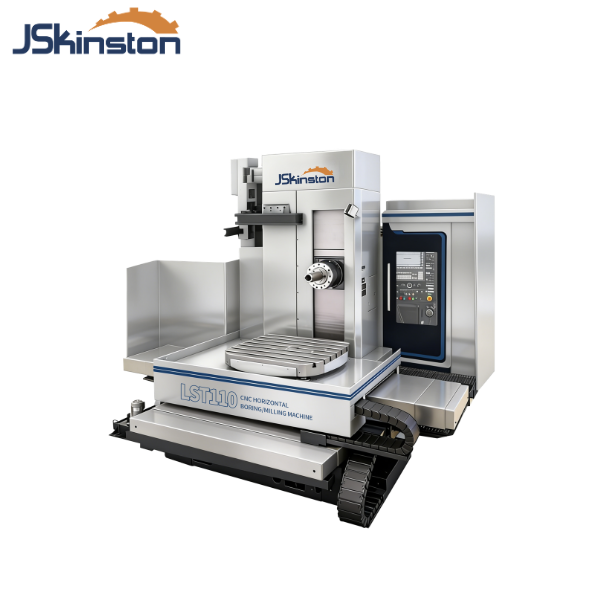

23TonMáquina de mandrilamento e fresamento horizontal KST-110 de alta velocidade e grande torque

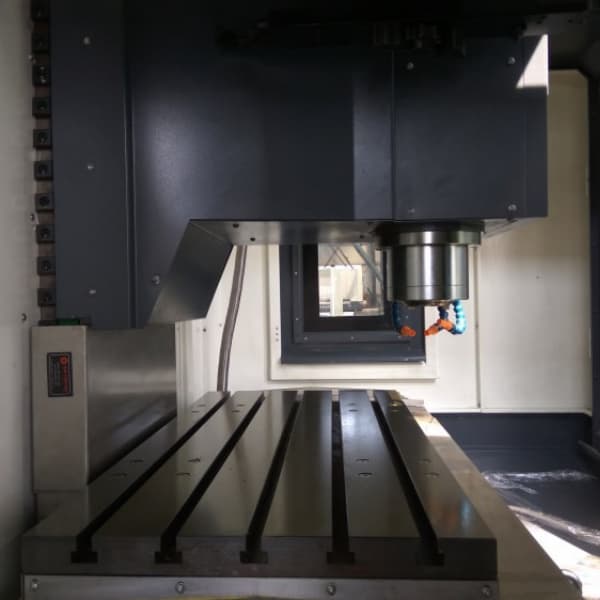

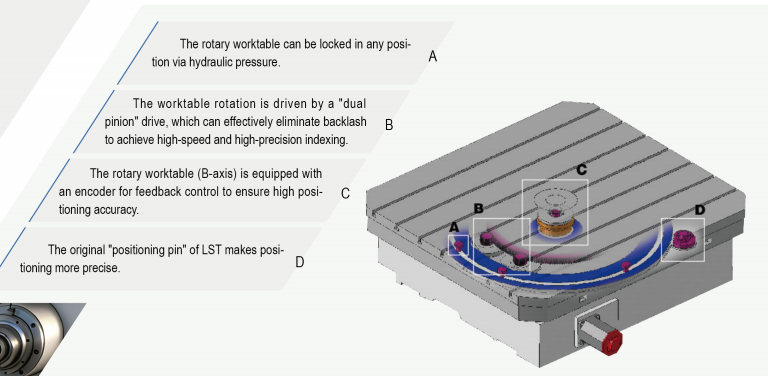

A mesa de trabalho reforçada, fabricada internamente (1000×1200 mm), suporta uma carga máxima de 4000 kg e possui ranhuras em T de 22 mm de largura para fixação segura da peça.
Oferece posicionamento de alta precisão, além de rotação completa de 360° com um passo mínimo de indexação de 0,001°.
O controle de circuito fechado da grade circular importada garante precisão de indexação e coxialidade superiores durante a perfuração reversa.
Equipada com guias lineares de rolamento para um curso de 1600 mm no eixo X e proteções em aço inoxidável, é à prova de poeira, à prova d'água e oferece posicionamento preciso com movimento suave.
Altamente automatizada, permite o posicionamento rotativo automático e a ligação multieixos para finalizar usinagem com múltiplas operações em uma única fixação da peça.
Otimizada para cortes pesados com velocidades de trabalho correspondentes, suporta usinagem em quatro lados e furação reversa, oferecendo ampla adaptabilidade ao processo.
especificação
Unid | KST-110 CNC |
Tamanho da mesa | 1000*1200 mm |
Capacidade de carga máxima | 4000 kg |
Indexação mínima da rotação da tabela, eixo B | 0,001˚ |
Diâmetro do eixo retrátil | 110 mm |
Conicidade do fuso | BT 50 |
Velocidade do fuso | 10-2500 rpm (2 faixas) |
Potência do motor do fuso | 18,5/22 kg |
Torque máximo do fuso de fresagem | 1157/1376(S1/S6) |
Resistência axial máxima de perfuração | 13000 N |

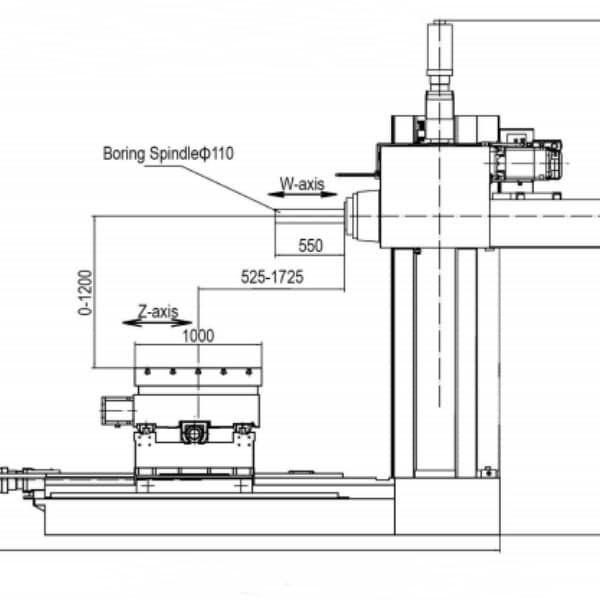

Movimento longitudinal da mesa, eixo X | 1600 mm |
Movimento vertical da cabeça do fuso, eixo Y | 1200 mm |
Movimento transversal da coluna, eixo Z | 1200 mm |
Curso do eixo retrátil, eixo W | 550 mm |
Alta velocidade nos eixos X/Y/Z/W | 10/10/10/6 m/min |
Alta velocidade do eixo B | 2,78 rpm |
Troca automática de ferramentas (ATC) (opcional) | |
cone porta-ferramentas | MAS BT50 |
Número de posições da ferramenta | 40 unidades / 60 unidades（optar. ） |
Diâmetro máximo da ferramenta | 125 (250 sem ferramentas adjacentes) mm |
Comprimento máximo da ferramenta | 400 mm |
Peso máximo da ferramenta | 25 kg |
Tempo mínimo de troca de ferramenta (TT) | 15 segundos |
Precisão de posicionamento (eixos X / Y / Z) | 0,025 mm |
Precisão de repetibilidade (eixos X / Y / Z) | 0,013 mm |
Precisão de posicionamento do eixo W | 0,025 mm |
Repetibilidade do eixo W | 0,013 mm |
Precisão de posicionamento do eixo B | 10” |
Repetibilidade do eixo B | 6” |
Consumo total de energia | 75 KVA |
Volume do reservatório de líquido de arrefecimento | 250 litros |
Volume do tanque de lubrificação | 3 litros * 2 conjuntos |
Sistema CNC | Siemens SINUMERIK 828D, tela TFT de 10,4” |
guias dos eixos X/Y/Z | X/Z: Guias lineares; Y: Guias em caixa |
Tamanho da máquina | 5100*6100*4200mm |
Peso da máquina | 23000 kg |
Vantagens do produto

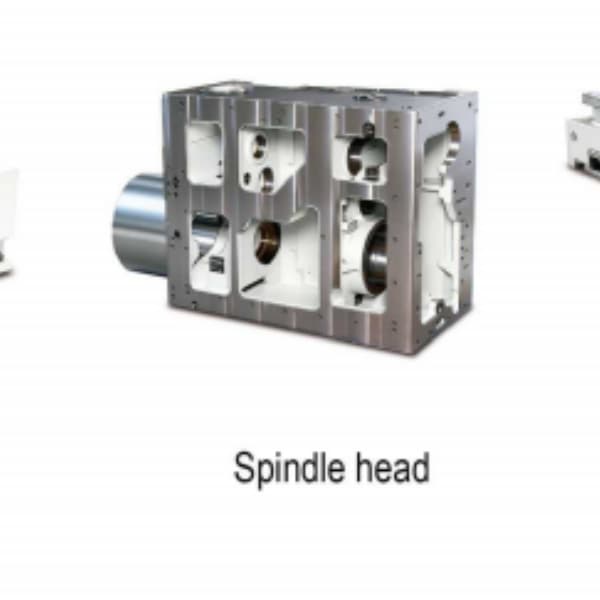

Adota uma estrutura balanceada com rolamentos importados da NSK e cilindro hidráulico, proporcionando excelente precisão de transmissão, e o equipamento funciona de forma suave e confiável.
A guia adota um design de proteção diferenciado, equipada com lubrificação automática centralizada, temporizada e quantitativa, além de um sistema de lubrificação por aspersão com resfriador de óleo, prolongando efetivamente a vida útil dos componentes.
Por que nos escolher?
Tecnologia madura e estável Suporte a soluções personalizadas Serviço completo de pós-venda
Nossa certificação
Certificações reconhecidas, qualidade estável e confiável.

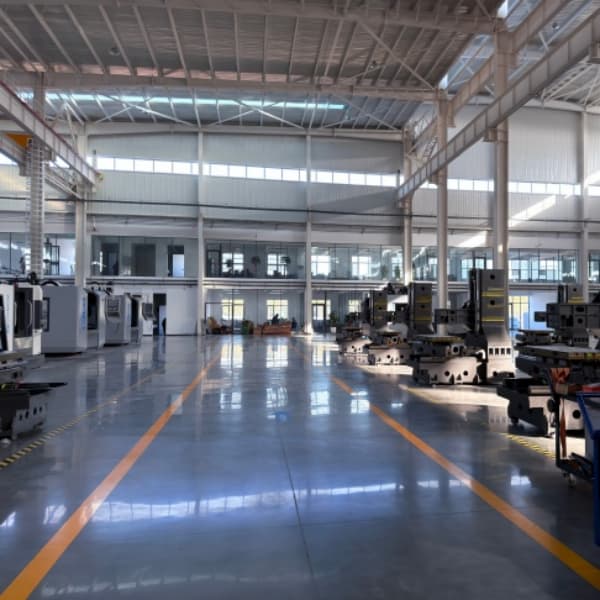

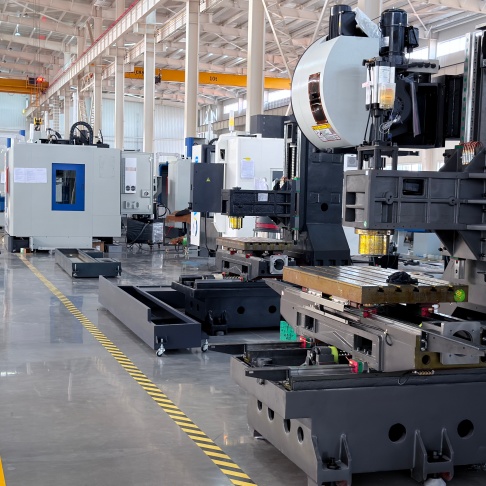

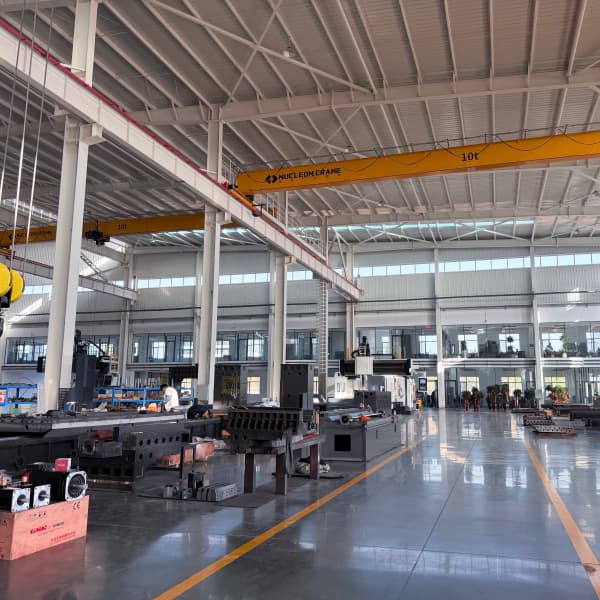

show de fábrica
Base de produção profissional, com expertise em fabricação de precisão.
Embalagem e envio
Transporte seguro e profissional, entrega pontual garantida.
