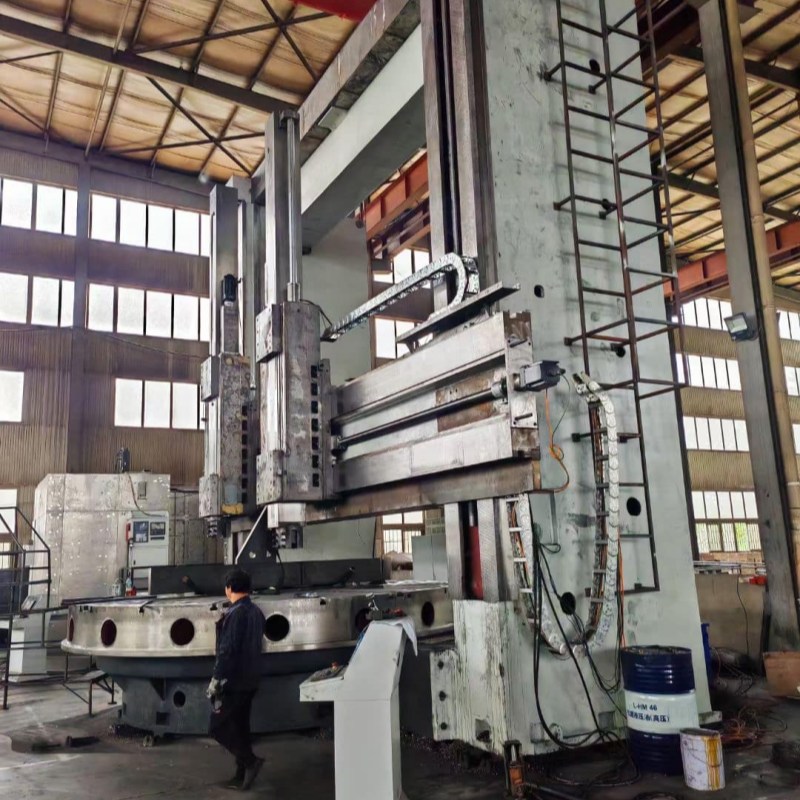

Os tornos verticais são usados principalmente para processar peças grandes e pesadas, com grandes diâmetros e comprimentos curtos, e peças difíceis de fixar em tornos horizontais. Um torno robusto com eixo vertical é usado principalmente para processar peças de grande diâmetro e comprimento curto, como discos, anéis e cubos. Ele apresenta alta capacidade de carga, rigidez, precisão de usinagem estável, facilidade de fixação e alta eficiência. É amplamente utilizado nas indústrias de energia eólica, metalurgia, máquinas de engenharia, moldes, peças automotivas e outras.
Pedido (MOQ) :
1Origem do produto :
ChinaCor :
CustomizedPorto de embarque :
ShanghaiTempo de espera :
30Peso :
84TonCaracterísticas
Torno vertical CNC de alta precisão e robustez para usinagem eficiente.

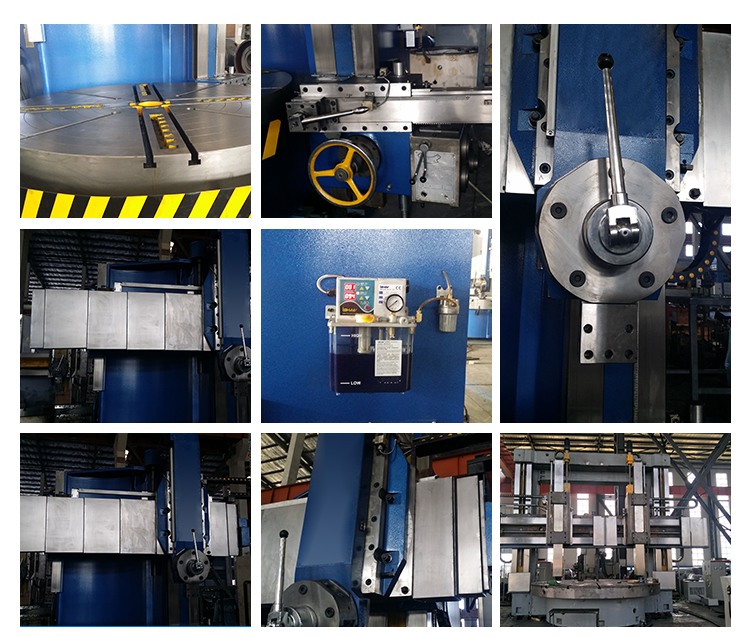

1. O eixo da mesa de trabalho utiliza um rolamento de rolos cilíndricos de carreira dupla com folga radial ajustável de alta precisão, e a mesa de trabalho é guiada por um trilho hidrostático de corrente constante, o que confere à mesa características como alta precisão de rotação, grande capacidade de carga e baixa deformação térmica.
2. De acordo com as necessidades dos usuários, a máquina-ferramenta pode ser equipada com dispositivo de resfriamento de temperatura constante e sistema de estação hidráulica independente, o que garante a precisão da usinagem e a estabilidade de diversos índices técnicos.
3. As superfícies dos trilhos-guia da coluna, da viga e do pistão são temperadas, retificadas e retificadas manualmente, apresentando boa superfície de contato e alta precisão.
4. Um servomotor e um fuso de esferas são usados para acionar a máquina-ferramenta, e a viga é equipada com uma proteção fechada, o que aumenta a segurança e o conforto da máquina-ferramenta.
5. O sistema CNC pode ser importado ou configurado nacionalmente, de acordo com as necessidades dos usuários.
6. Configuração opcional: mesa elétrica para ferramentas, cobertura semi-fechada, dispositivo de refrigeração para remoção de cavacos e regulagem de velocidade contínua em duas etapas.
especificação
| Especificação | Unidade | C5240 | C5250 | C5263 | |
Diâmetro máximo | mm | 4000 | 5000 | 6300 | |
capaz dia | mm | 3200/3600 | 4500 | 5700 | |
Altura máxima da peça de trabalho | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
Peso máximo da peça de trabalho | t | 32 | 65 | 65 | |
| Torque máximo da mesa | KN.m | 80 | 100 | 200 | |
Giratória da mesa faixa de velocidade (16 passos) |
16 (passo) |
r/min |
2-63 |
0,42-42 |
0,42-42 |
Força máxima de corte do suporte vertical | KN | 40 | 50 | 63 | |
limite de movimento vertical do porta-ferramentas | ° | ±30° | ±30° | ±30° | |
Faixa de taxas de alimentação (18 etapas) | mm/ min | 0,24-145 | 0,2-145 | 0,1-500 | |
Deslocamento horizontal da cabeça do trilho | mm | 2150 | 2765 | 3400 | |
Deslocamento do aríete da cabeceira ferroviária | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
Alta velocidade de deslocamento das cabeças de ferramentas | mm/min | 1550 | 1550 | 1550 | |
Dimensões da seção transversal da haste da faca (WD) | mm | 40×50 | 50×50 | 50×50 | |
Potência do motor principal | KW | DC/AC:75 | DC/AC:90 | DC/AC:90 | |
Dimensões gerais da máquina | cm | 690×510×480/520/570 | 1000×700 ×723/853 | 1150×790×853/933 | |
| Peso da máquina | t | 52 | 81/84 | 112 | |
Seção Ram | mm | 240×240 | 280×280 | 280×280 | |
Vantagens do produto
Por que nos escolher?
Tecnologia madura e estável Suporte a soluções personalizadas Serviço completo de pós-vendaNossa certificação
Certificações reconhecidas, qualidade estável e confiável.
show de fábrica
Base de produção profissional, força na fabricação de precisão.
Embalagem e envio
Transporte seguro e profissional, entrega pontual garantida.
Perguntas frequentes
1. Para que serve principalmente um torno vertical?
É utilizada principalmente para processar peças grandes, pesadas, curtas e espessas, como discos, flanges, engrenagens, anéis e moldes. Pode realizar torneamento, furação, ranhuramento e faceamento com alta estabilidade.
2. Qual a diferença entre um torno vertical e um torno horizontal?
O torno vertical possui um eixo vertical, a peça de trabalho fica apoiada na mesa, proporcionando maior estabilidade para peças grandes e pesadas. O torno horizontal é indicado para eixos longos e peças pequenas.
3. É possível personalizar um torno vertical?
Sim. Podemos personalizar o diâmetro da mesa, o diâmetro de torneamento, a potência do fuso, o sistema hidráulico, a proteção e as ferramentas automáticas de acordo com as suas necessidades.
4. Quais sistemas de controle podem ser usados para tornos verticais CNC?
Podemos instalar sistemas Fanuc, Siemens, GSK e outros, de acordo com as necessidades do cliente. Fáceis de operar e estáveis.
5. O que é a manutenção de um torno vertical?
Lubrificação regular, limpeza de cavacos e poeira, verificação de parafusos e fios, manter o trilho guia limpo e bem lubrificado.
