Torno universal versátil e fácil de operar para corte e modelagem de metais

O torno manual universal, também conhecido como torno manual horizontal geral ou torno convencional, é um torno manual para metais amplamente utilizado em usinagem tradicional. Este torno convencional universal é usado principalmente para tornear superfícies cilíndricas externas e internas, superfícies cônicas, faces de extremidade, ranhuras, roscas e diversas peças rotativas. Com estrutura estável, alta rigidez, operação fácil e alta confiabilidade, este torno manual de uso geral apresenta alta precisão de usinagem e boa durabilidade. É adequado para produção de peças únicas, pequenos lotes e trabalhos de manutenção, podendo atender a diferentes requisitos de processamento de metais na fabricação de máquinas.

Pedido (MOQ) :
1
Origem do produto :
China
Porto de embarque :
Shanghai
Tempo de espera :
40
Peso :
2295kg

Consulte agora

Características

Torno universal versátil e fácil de operar para corte e modelagem de metais

O torno vertical CNC de alta precisão para serviço pesado, também conhecido como torno vertical para serviço pesado, é um torno CNC para metais amplamente utilizado para usinagem eficiente de peças pesadas. Este torno vertical para serviço pesado é usado principalmente para processar peças pesadas de grande diâmetro e comprimento curto, como discos, anéis, cubos e outras peças rotativas pesadas, além de realizar torneamento de faces, ranhuramento, rosqueamento e outros processos. Sua estrutura de eixo vertical apresenta alta capacidade de carga, rigidez elevada e precisão de usinagem estável, com fixação conveniente da peça e alta eficiência de produção. É amplamente aplicado em energia eólica, metalurgia, máquinas de engenharia, moldes, peças automotivas e outras indústrias, tornando-se a escolha ideal para usinar peças pesadas que são difíceis de fixar em tornos horizontais.

Universal Lathe Heavy Duty Lathe Machine

Agora, desenvolvemos este torno vertical CNC avançado, equipado com um sistema de controle inteligente e rigidez estrutural reforçada, para atender à crescente demanda por usinagem de precisão para trabalhos pesados:

1. Sistema de mesa e eixo-árvore de alta rigidez que garante precisão estável sob usinagem com cargas pesadas.
2. Design de fixação de peças conveniente para posicionamento rápido de peças de grande diâmetro e peso elevado.
3. Sistema de controle CNC que permite usinagem automatizada de alta precisão e eficiência, com intervenção manual reduzida.
4. Guias e estrutura de transmissão robustas que proporcionam forte força de corte para processamento de alta intensidade.
5. Adaptabilidade multissetorial para atender a diversas necessidades de usinagem em energia eólica, metalurgia e outros setores.

especificação

Especificação	Modelo
	C6241	C6246	C6246E	C6251	C6256	C6256E
Balanço sobre a cama	410 mm (16”)	460 mm (18”)	460 mm (18”)	510 mm (20”)	560 mm (22”)	560 mm (22”)
Balançar sobre o lado transversal	220 mm (8-13/16”)	270 mm (10-3/4”)	270 mm (10-3/4”)	302 mm (12”)	355 mm (14”)	355 mm (14”)

Variação no diâmetro da folga	640 mm (25-1/8”)	690 mm (27-1/8”)	690 mm (27-1/8”)	735 mm (28-7/8”)	785 mm (30-7/8”)	785 mm (30-7/8”)

Distância entre centros	1000 mm (40”)			1000 mm (40”)
	1500 mm (60")			1500 mm (60")
	2000 mm (80”)			2000 mm (80”)
				3000 mm (120”)
Comprimento válido do intervalo	165 mm (6-12”)			170 mm (6-11/16”)
Largura da cama	300 mm (11-13/16”)			350 mm (13-13/16”)
Nariz de fuso	D1-6		D1-8	D1-8
furo do eixo	58 mm (2-1/4”)		80 mm (3-1/8”)	80 mm (3-1/8”)		105 mm (4-1/8”)
Conicidade do furo do fuso	Nº 6 Morse		Nº 7 Morse	Nº 7 Morse		φ113(1:20)
Faixa de velocidade do fuso	12 mudanças, 25~2000 rpm			12 mudanças, 25~2000 rpm		12 mudanças, 25~1500 rpm
viagem de descanso composta	28 mm (5”)			130 mm (5-1/8”)
Deslocamento transversal	285 mm (11-1/4”)			316 mm (12-7/16”)
Seção máxima de tol	25×25mm (1”×1”)
Rosca do fuso de esferas	6mm ou 4T.PI
Faixa de alimentação longitudinal	42 tipos, 0,031-1,7 mm/rev (0,0011”-0,0633”/rev)			3k nde 0059-1,646mmrev(0,0022-0,0612”/rev)

gama de alimentações transversais	42 tipos, 0,014-0,784 mm/rev			42 tipos, 0,020-0,573 mm/rev
	(0,00033”-0,01837”/rev)			(0,00048”-0,01354”/rev)
Passos meticos de rosca	41 tipos, 0,1~14mm			47 tipos, 0,2~14mm		41 tipos,
						0,1-14 mm
Passos imperiais de rosca	60 tipos, 2~112T.PI.
Roscas com passo diametral	50 tipos, 4~112DP
Passos do módulo de roscas	34 tipos, 0,1~7MP
Diâmetro da pena	60 mm (2-5/16”)			75 mm (2-15/16”)
Quiltravel	130 mm (5”)			180 mm (7-1/16”)
Afunilamento da pena	Nº 4 Morse			Nº 5 Morse
Potência do motor principal	5,5 kW (7,5 HP) trifásico			7,5 kW (10 HP) trifásico
Potência da bomba de refrigeração	0,1 kW (1/8 HP) trifásico
Geral	220×108×134cm	220×108×137cm	220×108×137cm	239×115×143cm	239×15×146cm	239×15×146cm
dimensão (C×L×A)	275×108×134cm	275×108×137cm	275×108×137cm	284×115×143cm	284×115×146cm	284×115×146cm
	325×108×134cm	325×108×137cm	325×108×137cm	334×115×143cm	334×115×146cm	334×115×146cm
				434×115×143cm	434×115×146cm	434×115×146cm
Dimensões da embalagem (C×L×A)	225×112×162cm	225×112×162cm	225×12×162cm	245×119×174cm	245×119×174cm	245×119×174cm
	280×112×162cm	280×112×156cm	280×112×156cm	290×119×174cm	290×119×174cm	290×119×174cm
	330×112×162cm	330×112×156cm	330×113×156cm	340×119×174cm	340×19×174cm	340×119×174cm
				440×119×174cm	440×119×174cm	440×19×174cm
Peso líquido	1580 kg	1645 kg	1645 kg	2070 kg	2195 kg	2195 kg
	1745 kg	1810 kg	1810 kg	2160 kg	2285 kg	2285 kg
	1900 kg	1965 kg	1965 kg	2435 kg	2560 kg	2560 kg
				2805 kg	2930 kg	2930 kg
Peso bruto	1844 kg	1910 kg	1910 kg	2460 kg	2600 kg	2600ko
	2049 kg	2115 kg	2115 kg	2550 kg	2690 kg	2690 kg
	2229 kg	2295 kg	2295k9	2840 kg	2980 kg	2980 kg
				3270 kg	3410 kg	3410 kg

Apresentação do produto

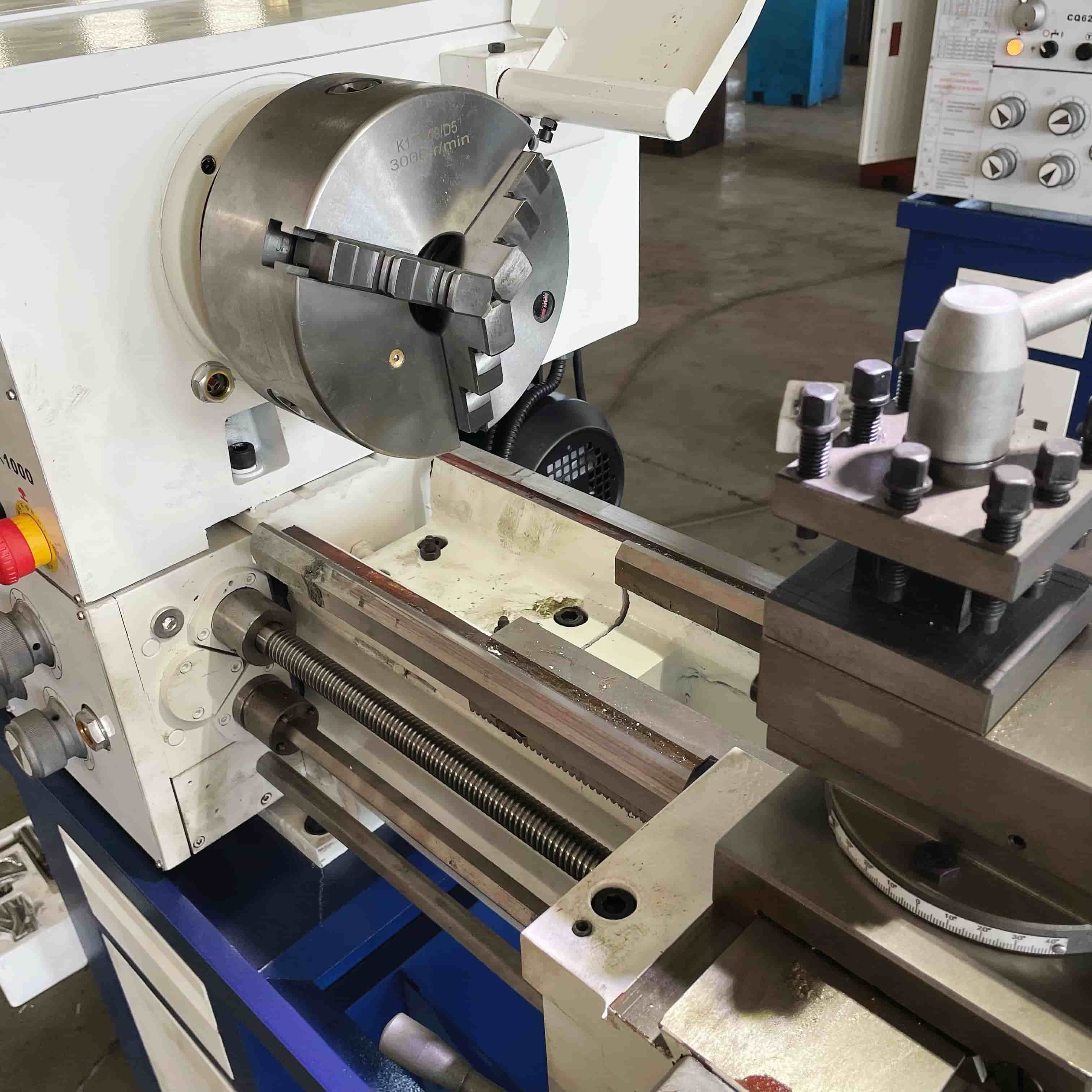

Mandril de torno de 3 castanhas
Placa de fixação autocentrante padrão de 3 garras para fixação rápida da peça, garantindo precisão de centragem e fixação estável.
Cama
Base fabricada em ferro fundido de alta qualidade com nervuras de reforço; guias temperadas e retificadas com precisão a HRC52 para excelente resistência ao desgaste e rigidez.
Descanso constante e repouso subsequente
Luneta fixa e luneta móvel de série para suportar com eficácia peças de eixo longo, aumentando a estabilidade e a precisão na usinagem de peças esbeltas.
contraponto manual
O cabeçote móvel manual permite o travamento e destravamento rápidos para o posicionamento preciso da peça, adaptando-se às necessidades de usinagem de diferentes comprimentos.
Caixa do eixo
Cabeçote de eixo acionado por engrenagens para cortes pesados, caracterizado por alta rigidez, baixo ruído, excelente equilíbrio dinâmico e dissipação de calor.
