Máquina de fresagem de engrenagens metálicas CNC totalmente automática, módulo máximo 16, para fabricação.

Máquina de fresagem de engrenagens metálicas CNC totalmente automática, módulo máximo 16, para fabricação.

A fresadora de engrenagens CNC é uma máquina-ferramenta automática de alta precisão para processamento de engrenagens, capaz de usinar com eficiência engrenagens cilíndricas, helicoidais, sem-fim e outras peças. Caracteriza-se por alta rigidez, operação estável, alta precisão de usinagem e grande durabilidade, sendo ideal para usinagem de precisão em lotes e produção em larga escala de diversos tipos de engrenagens.

Pedido (MOQ) :
1
Origem do produto :
China
Cor :
Optional
Porto de embarque :
Shanghai
Tempo de espera :
30
Peso :
6800kg

Consulte agora

Características

A altura elevada da coluna vertical e o aumento do curso ampliam efetivamente a área de trabalho.

*Mecanismo com elétrico ferramenta salto permite mais longo fogão e muito aumentos serviçoe vida of
o ferramenta de corte .

* Engrenagem helicoidal de alta precisão, com cinco níveis de resistência, oferece longa vida útil e precisão constante.

* Os rolamentos tradicionais ao longo das fresas são substituídos por rolamentos de esferas para permitir maior velocidade das ferramentas.

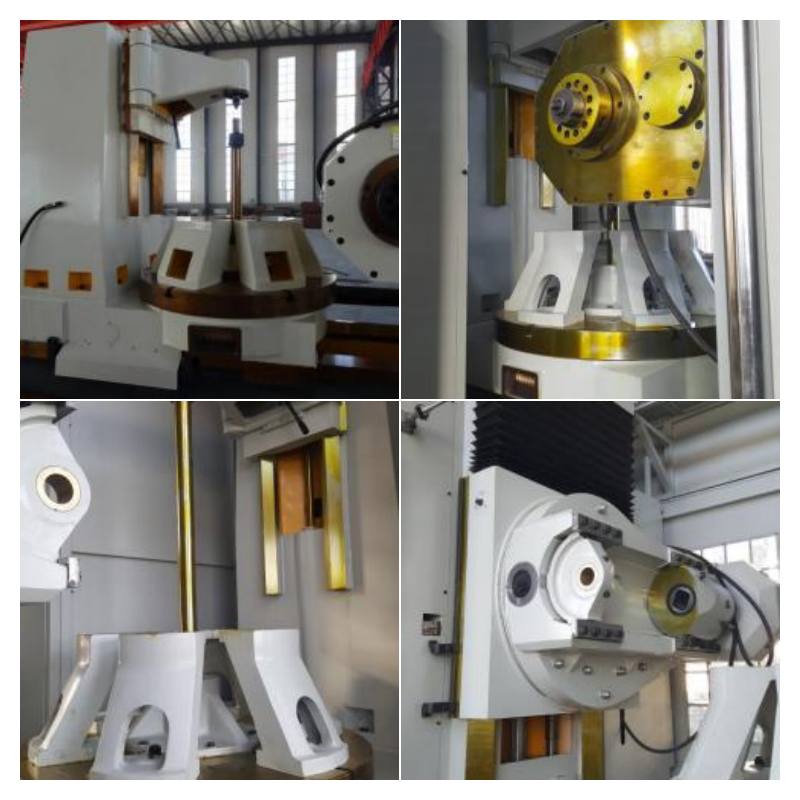

* O suporte externo da contraponta da coluna pequena adota uma estrutura articulada e pode ser facilmente aberto para fora, facilitando a suspensão de componentes de grandes diâmetros.

especificação

Especificação	YK/YKD3150CNC6(4)	unidade
Diâmetro máximo da peça de trabalho	500	mm
Módulo máximo	10	mm
Ângulo helicoidal da engrenagem helicoidal usinada	±45°	°
Diâmetro máximo da fresa de engrenagem instalada	160	mm
Comprimento máximo da fresa de desbaste instalada	160	mm
Deslocamento axial máximo da fresa de engrenagem.	100	mm
Fresa de engrenagem com diâmetro de mandril substituível	22 27 32 40	mm
Conicidade do furo cônico do eixo da fresa de engrenagem	MT5#	mm
Distância horizontal do centro da fresa ao centro da mesa de trabalho	25-330	mm
Distância vertical do centro da fresa até a superfície da mesa de trabalho	235-535	mm
Distância do centro da coluna traseira até a superfície da mesa de trabalho	350-700	mm
Diâmetro da superfície da mesa de trabalho	510	mm
Velocidade máxima do eixo da fresa de engrenagem	625	rpm
Faixa de velocidade de alimentação axial (eixo Z)	0-2000	mm/ min
Faixa de velocidade de alimentação radial (eixo X)	0-2000	mm/ min
Velocidade máxima de movimento tangencial	2000	mm/min
Faixa de velocidade máxima da mesa de trabalho	30	rpm
Velocidade máxima de rotação do porta-ferramentas	4,5	o/s
Dimensões da máquina (C x L x A)	2,97 x 1,80 x 2,15	m
Peso da máquina	5500/6800	kg

Apresentação do produto

Desempenho de esta máquina:

1. Altura elevada para coluna vertical e curso aumentado: A coluna vertical foi elevada (aumento de 180 mm no curso axial do cabeçote em comparação com o modelo YK3180 do mesmo tipo) para permitir o processamento de dentes com maior largura.

2. A vida útil das ferramentas de corte é aumentada pelo salto da ferramenta elétrica. O curso mais longo, que atinge 180 mm, permite o uso de fresas mais longas, aumentando consideravelmente sua vida útil.

3. Alta precisão e longa vida útil:A máquina adota uma engrenagem helicoidal de alta precisão, superior a cinco graus, e utiliza liga de bronze com alta resistência à abrasão, o que garante longa vida útil e precisão constante.

4.Maior velocidade da ferramenta permitida: Os rolamentos substituem os rolamentos tradicionais nas fresas, permitindo uma maior velocidade de rotação das ferramentas.

5. Cilindro de balanceamento de folgaestá envolvido à medida que o porta-ferramentas se move na direção axial, reduzindo efetivamente o espaço entre os fusos de esferas e eliminando a vibração.

6. A estrutura hidráulica prática reduz o tempo ocioso, bem como o tempo de utilização das ferramentas de corte.

7. O suporte externo da contraponta da coluna pequena adota uma estrutura de dobradiça. e pode ser facilmente aberta para fora, sendo conveniente para pendurar componentes de diâmetros maiores.
