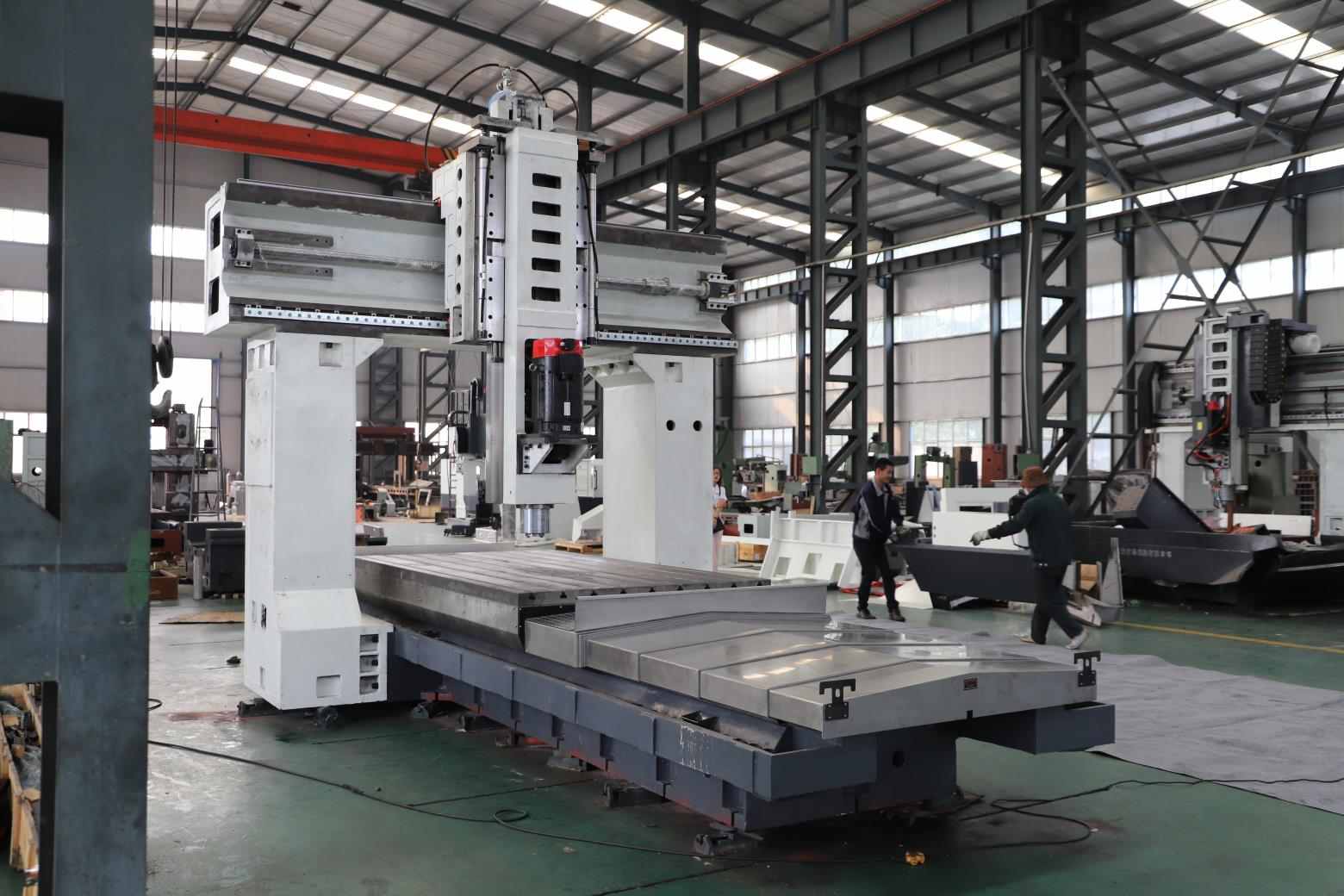

Os centros de usinagem CNC de pórtico XH2014 e XH2519 são equipamentos de processamento de grande porte e alta resistência, projetados para peças extragrandes e demandas de corte exigentes. Adotando uma viga fixa de pórtico de alta resistência e estrutura integral em ferro fundido, toda a máquina passa por um rigoroso tratamento de envelhecimento para eliminar tensões internas, proporcionando rigidez estrutural ultra-elevada e forte resistência à vibração. É especialmente projetada para peças superdimensionadas, moldes grandes, componentes mecânicos pesados e usinagem complexa de múltiplas superfícies, atendendo perfeitamente aos requisitos de produção de alta carga da indústria pesada.
Pedido (MOQ) :
1Origem do produto :
ChinaCor :
CustomizedPorto de embarque :
ShanghaiTempo de espera :
30Peso :
20TonCentro de usinagem CNC tipo pórtico XH2014 XH2519 da Factory Supply

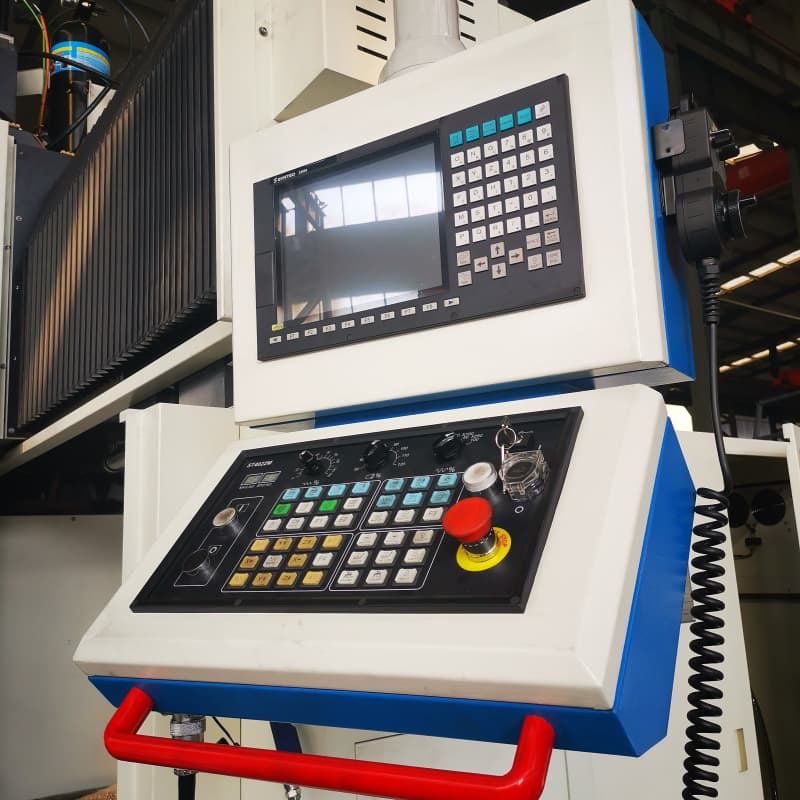

Equipada com um sistema CNC avançado e um sistema de servoacionamento de alta precisão, esta série de pórticos apresenta resposta rápida, posicionamento preciso e operação estável de longa duração. O fuso reforçado e a estrutura de transmissão otimizada proporcionam uma poderosa capacidade de corte para diversos materiais metálicos de alta dureza.
Com grande alcance de deslocamento, alta capacidade de carga e controle de processamento inteligente, os modelos XH2014 e XH2519 são amplamente utilizados em máquinas de engenharia, fabricação de moldes de grande porte, equipamentos aeroespaciais e personalização de equipamentos pesados.
especificação
Especificação | unidade | XH2519 | XH2014 |
largura da mesa | mm | 1500 | 1200 |
comprimento da mesa | mm | 2500 | 2000 |
Carga máxima da tabela | KG | 7000 | 5000 |
Ranhuras em T (largura/distância/número) |
| 22*160*9 | 22*140*7 |
Deslocamento no eixo X | mm | 2600 | 2100 |
Deslocamento no eixo Y | mm | 1900 | 1400 |
Deslocamento no eixo Z | mm | 900 | 800 |
Distância da ponta do fuso até a mesa de trabalho | mm | 150-1050 | 150-950 |
Distância entre duas colunas | mm | 1900 | 1400 |
Conicidade do fuso |
| BT50-190 | BT50-190 |
Motor do fuso | KW | 15/18,5 | 15/18,5 |
Velocidade do fuso | rpm | 6000 | 6000 |

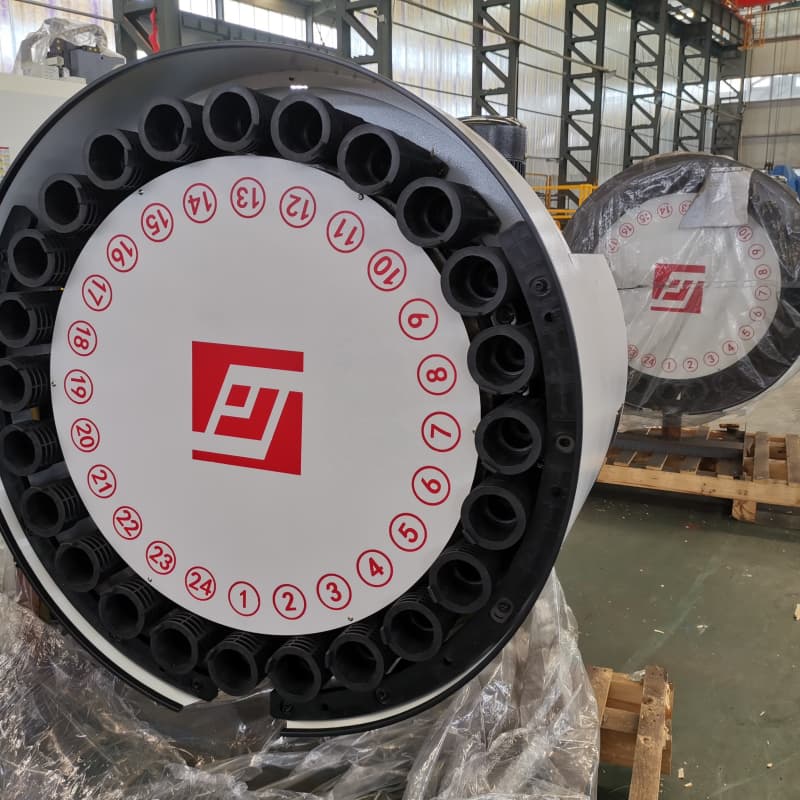

Capacidade do carregador |
| 24 | 24 |
Velocidade de avanço (eixos ×/Y/Z) | mm/min | 1-8000 | 1-8000 |
Velocidade de avanço rápida (eixos X/Y/Z) | m/min | 12/12/10 | 12/12/10 |
Precisão de posicionamento-X | mm | 0,018 | 0,016 |
Precisão de posicionamento-Y | mm | 0,015 | 0,015 |
Precisão de posicionamento - Z | mm | 0,015 | 0,015 |
Repetibilidade Precisão de posicionamento-X | mm | 0,012 | 0,012 |
Repetibilidade Precisão de posicionamento-Y | mm | 0,010 | 0,010 |
Repetibilidade Precisão de posicionamento-Z | mm | 0,010 | 0,010 |
Dimensão | mm | 7300*4300*4900 | 6300*3800*4700 |
Peso | T | 20 | 15 |
Vantagens do produto
Por que nos escolher?
Tecnologia madura e estável Suporte a soluções personalizadas Serviço completo de pós-venda
Nossa certificação
Certificações reconhecidas, qualidade estável e confiável.

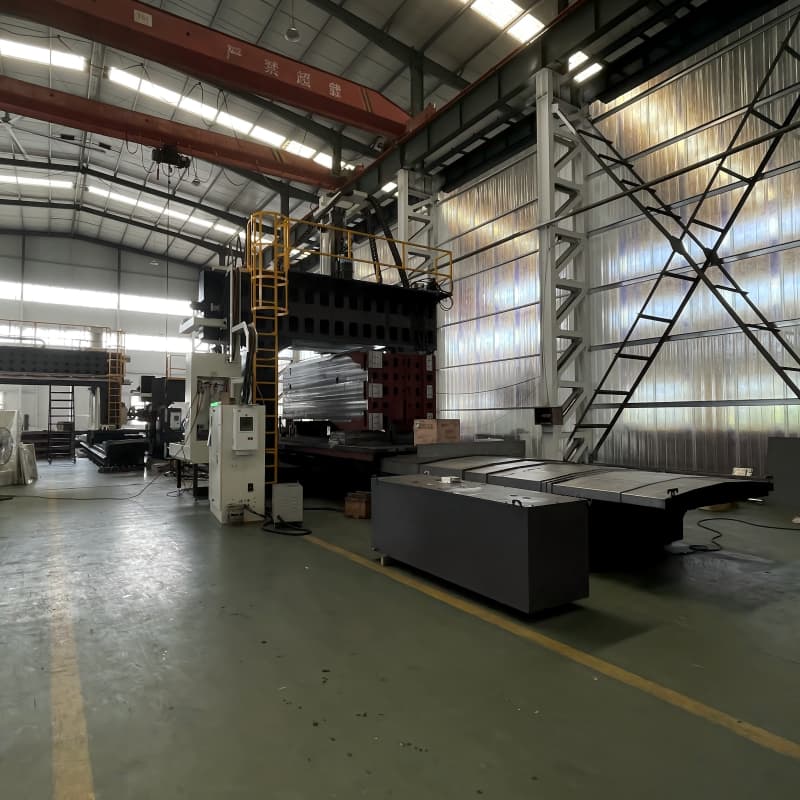

show de fábrica
Base de produção profissional, com expertise em fabricação de precisão.

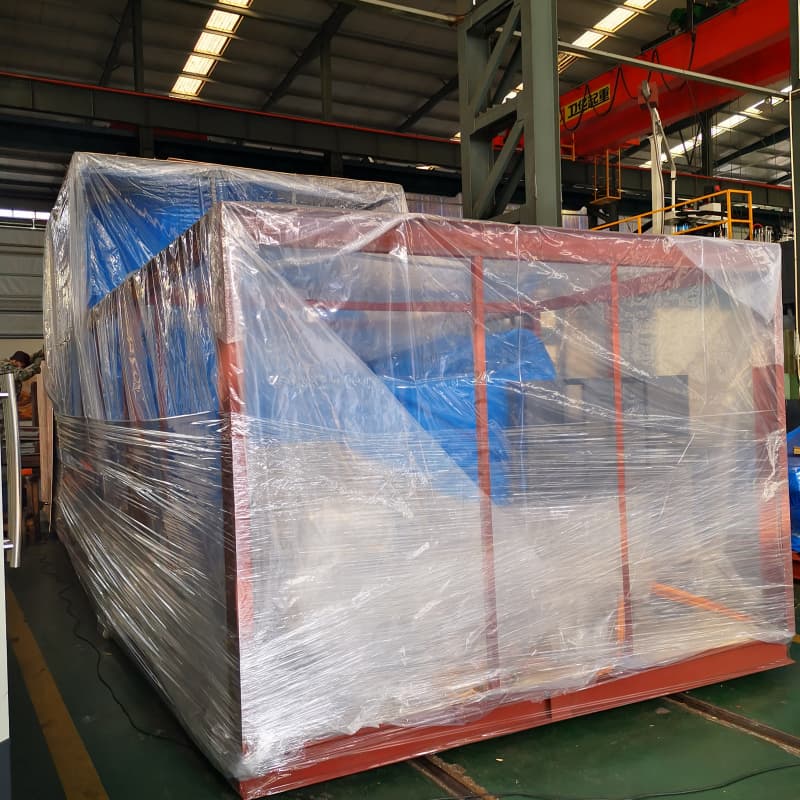

Embalagem e envio
