As fresadoras de pórtico de grande porte DH42 e DH52 oferecem a potência, a precisão e a rigidez necessárias para as aplicações de usinagem de peças grandes mais exigentes. Com construção de coluna dupla, fusos de alto torque e áreas de trabalho extragrandes, essas máquinas são projetadas para produção industrial 24 horas por dia, 7 dias por semana. A venda direta da fábrica garante o melhor custo-benefício, a entrega mais rápida e o suporte mais eficiente.

Pedido (MOQ) :
1
Origem do produto :
China
Cor :
Customized
Porto de embarque :
Shanghai
Tempo de espera :
30
Peso :
20Ton

Consulte agora

Venda direta da fábrica: Torno CNC DH42/52, Fresadora de pórtico grande

Aplicações:

1. Aeroespacial: Painéis da fuselagem, longarinas das asas, vigas do trem de pouso, nervuras da aeronave

2. Construção naval: pás de hélice, eixos de leme, bases de motor, seções de casco

3. Ferrovia: Componentes do chassi do trem, peças de desvio de trilhos, estruturas de truques.

4. Energia eólica: pás de turbina, cubos, componentes da nacela

5. Equipamentos pesados: braços de escavadeiras, chassis de tratores de esteira, peças de equipamentos de mineração

especificação


Específication	Unit	DH42	DH52	DH60
Largura da mesa	mm	3000	4000	5000
Comprimento da mesa	mm	10000/12000/14000/16000/20000
Carregar tabela	Kg/m²	10000
Deslocamento no eixo X	mm	10200/12200/14200/16200/20200+750 (Troca de Cabeçote)
Deslocamento no eixo Y	mm	4600	5600	6500
Deslocamento no eixo Z	mm	1250(Z:1500)		1500
Distânciae da ponta do fuso até a mesa de trabalho	mm	300-1550	500-1750	500-2000
Distância entre duas colunas	mm	4200	5200	6000
Cone do fuso		BT50
Motor do fuso	KW	22/26	30/37	30/37
Velocidade do fuso	rpm	3000
Cruz de carneiro Seção	mm	500x500
Capacidade do carregador		24/32/40
Ferramenta Max Diâmetro/Comprimento/Peso	mm, mm, kg	110/300/15
Diâmetro da ferramenta Mex (Sem Adjacente Ferramentas)	mm	220
Velocidade rápida nos eixos X/Y/Z	m/min	10/10/10
Precisão no eixo X (Pos./Rep.)	mm	0,055/0,034、0,060/0,038、0,065/0,042、0,070/0,046、0,080/0,054
Precisão do eixo Y (Pos./Rep.)	mm	0,03/0,02	0,04/0,03	0,05/0,036
Eixo Z Precisão (Pos./Rep.)	mm	0,025/0,015	0,025/0,015	0,025/0,015

Vantagens do produto

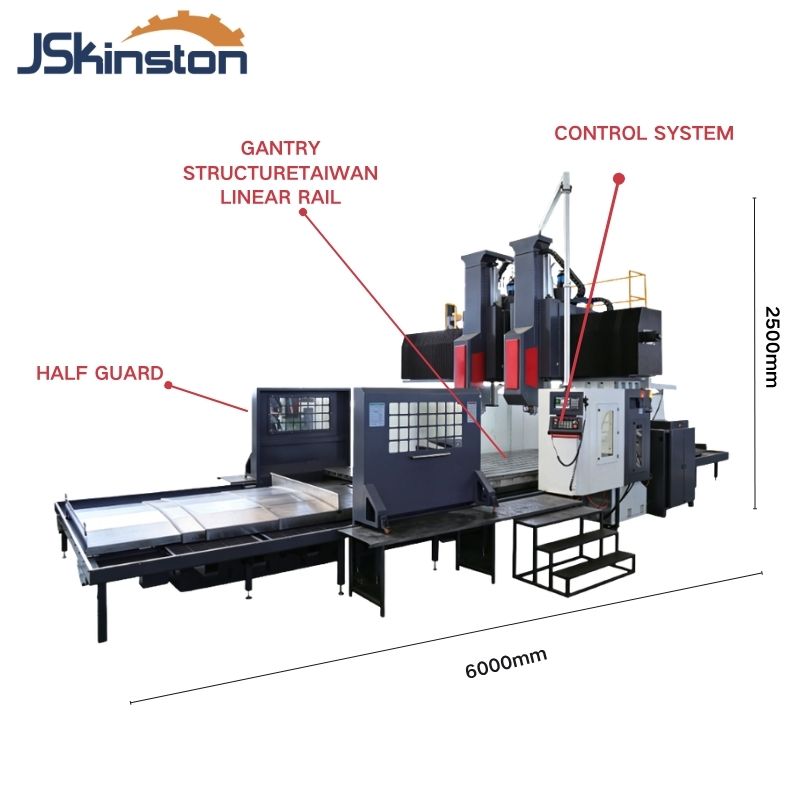

Mesa de trabalho fixa com pórtico móvel
A peça permanece estacionária enquanto a coluna do pórtico se move ao longo do eixo X. Isso elimina o deslocamento da peça, reduz o tempo de preparação e permite a usinagem de peças mais longas que a mesa da máquina.
Deslocamento infinito no eixo X
Com extensões de trilho modulares, a SÉRIE DH pode usinar peças de comprimento praticamente ilimitado, ideal para componentes de trilhos longos, seções de fuselagem de aeronaves, hélices de navios e pás de turbinas eólicas.
Design de coluna dupla de alta rigidez
O pórtico móvel apresenta uma estrutura robusta de coluna dupla com suporte de amplo vão, proporcionando rigidez excepcional e amortecimento de vibrações para cortes pesados em titânio, Inconel e aço temperado.
Guias lineares para serviço pesado
Guias lineares extragrandes do tipo rolete em todos os eixos garantem movimento suave, alta capacidade de carga e precisão a longo prazo em condições de corte exigentes.
Eixo BT50 de alto torque
Equipada com um motor de fuso de 18,5 a 45 kW e cone BT50/HSK, oferece alto torque para remoção agressiva de material e acabamento de precisão em uma única configuração.

JIANGSU KINGSTON MÁQUINA FERRAMENTAS GRUPO CO.,LTD

O Grupo Jiangsu Kingston Machine Tools começou a se destacar no mundo da fabricação de metais há 20 anos, quando estabelecemos uma organização proeminente em 1998, comercializando, vendendo, prestando serviços e oferecendo suporte a equipamentos para usinagem de metais e produtos para movimentação de materiais no mercado internacional. Com o objetivo de oferecer aos nossos clientes uma linha de máquinas-ferramenta mais flexível e de maior qualidade para atender às suas necessidades mais exigentes, realizamos uma extensa pesquisa e contatamos os melhores fabricantes de equipamentos para fabricação de metais em todo o mundo, incluindo o maior fabricante mundial de máquinas de fresagem de engrenagens, máquinas de repuxo CNC, prensas dobradeiras e calandras, etc., para construir máquinas de acordo com nossas especificações sob a marca Kingston. Nossas máquinas incluem fresadoras de engrenagens, máquinas de repuxo CNC, máquinas hidráulicas para corte de ferro, prensas dobradeiras, guilhotinas, calandras, dobradeiras de perfis, puncionadeiras, máquinas de corte a plasma e a laser, além de tornos, etc.

Por que nos escolher?

Tecnologia madura e estável
Com anos de experiência na fabricação de máquinas-ferramenta industriais e equipamentos CNC, adotamos processos maduros e estáveis, desde o projeto estrutural e a seleção dos componentes principais até a montagem completa da máquina. Nossas máquinas apresentam desempenho confiável, baixa taxa de falhas e boa retenção de precisão, capazes de atender às demandas de produção contínua a longo prazo, o que nos torna o parceiro preferencial de clientes em todo o mundo.
Suporte a soluções personalizadas
Oferecemos soluções exclusivas e personalizadas de acordo com as especificações da peça, a tecnologia de processamento, a capacidade de produção e as condições locais de cada cliente, incluindo sistema CNC, curso, velocidade, trocador de ferramentas, dispositivos de fixação e modernização da automação. Uma máquina com uma solução para ajudar você a aumentar a eficiência, reduzir custos e aprimorar a competitividade.
Serviço completo de pós-venda
Contamos com uma equipe profissional de pós-venda e suporte técnico para fornecer instalação, comissionamento, treinamento operacional e orientação de manutenção em todo o mundo. Serviço online 24 horas. Resposta rápida para qualquer problema com o equipamento, suporte técnico remoto em tempo hábil e serviço no local, se necessário, garantindo produção ininterrupta e uso sem preocupações.

Nossa certificação

Certificações reconhecidas, qualidade estável e confiável.

cnc gantry cutting machine

show de fábrica

Base de produção profissional, com expertise em fabricação de precisão.

heavy duty machining capacity gearbox milling machine

motor milling machine heavy duty machining capacity

Embalagem e envio

Transporte seguro e profissional, entrega pontual garantida.

automatic heavy duty milling machine

fixed gantry cnc

Perguntas frequentes

1: Como posso escolher as máquinas mais adequadas?

Por favor, informe suas especificações. Podemos escolher o melhor modelo para você, ou você pode escolher o modelo exato. Você pode nos enviar o desenho do produto e selecionaremos as máquinas mais adequadas para você.

2: Quais são os principais produtos da sua empresa?

Somos especializados em todos os tipos de máquinas, como centros de usinagem verticais, centros de usinagem horizontais, centros de usinagem tipo pórtico, retificadoras de trilhos tipo pórtico, retificadoras de superfície de alta precisão, retificadoras cilíndricas de alta precisão e outros produtos.

3: Onde fica localizada a nossa fábrica? Como posso visitá-la?

Nossa fábrica está localizada em Weihai, Shandong, China. Será um prazer recebê-lo(a) em nossa fábrica.

4: Quais são as condições de pagamento?

T/T, L/C

5: Qual é a quantidade mínima de encomenda (MOQ)?

1 conjunto. (Apenas algumas máquinas de baixo custo terão mais de 1 conjunto.)
