O torno CNC de leito inclinado É um centro de torneamento de leito inclinado de serviço médio, amplamente adotado por oficinas de usinagem de precisão, fábricas de componentes automotivos, fabricantes de peças hidráulicas e empresas de fabricação de metal em todo o mundo. Diferentemente dos tornos CNC de leito plano tradicionais, o centro de torneamento adota uma estrutura de leito fundido integral inclinado a 30°, o que proporciona vantagens significativas em termos de rigidez estrutural, remoção de cavacos, visibilidade da operação e compatibilidade com automação.
Este modelo foi projetado para a produção contínua em massa de peças de eixos, flanges, buchas, conectores e outras peças rotativas. Ele suporta torneamento externo, mandrilamento interno, faceamento, ranhuramento, rosqueamento e usinagem de superfícies curvas. A torre de ferramentas acionadas, o cabeçote móvel e o alimentador automático de barras opcionais podem expandir a capacidade de produção para atender a diversas demandas, desde pequenos lotes até grandes volumes de pedidos.
1. Cama inclinada integral fundida de 30°

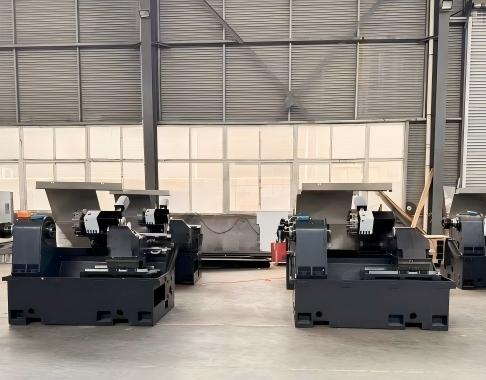

A base principal é feita de ferro fundido monobloco com tratamento térmico de alívio de tensões para eliminar as tensões internas da fundição, resistindo eficazmente à vibração durante cortes pesados. O layout inclinado permite que os cavacos de metal deslizem naturalmente por gravidade, evitando o acúmulo de cavacos nas guias lineares e protegendo os componentes da guia para uma manutenção da precisão a longo prazo.
2. Unidade de fuso de alto desempenho

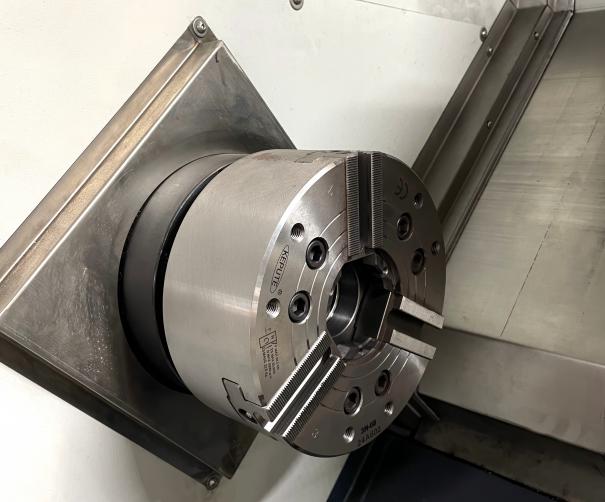

Equipado com nariz de fuso A2-6 e furo de fuso de 65 mm, o diâmetro máximo da barra passante atinge 50 mm. A velocidade do fuso varia de 50 a 4500 rpm, combinada com um servomotor de fuso de alto torque. A rotação estável garante um acabamento superficial consistente para peças de aço, aço inoxidável, alumínio e ferro fundido.
3. Sistema de alimentação servo X/Z de alta velocidade
Curso do eixo X: 200 mm; curso do eixo Z: 550 mm. Velocidade de deslocamento rápido de até 30 m/min. Fusos de esferas e guias lineares de alta precisão garantem um reposicionamento com precisão de 0,003 mm, atendendo aos rigorosos requisitos de tolerância para componentes de precisão.
4. Torreta Servo Hidráulica
Equipada de série com torre hidráulica multiestação, permitindo troca rápida de ferramentas. Os usuários podem selecionar a torre de ferramentas estática padrão ou a torre hidráulica acionada (opção de eixo C) para realizar torneamento, furação, rosqueamento e fresamento combinados em uma única fixação.

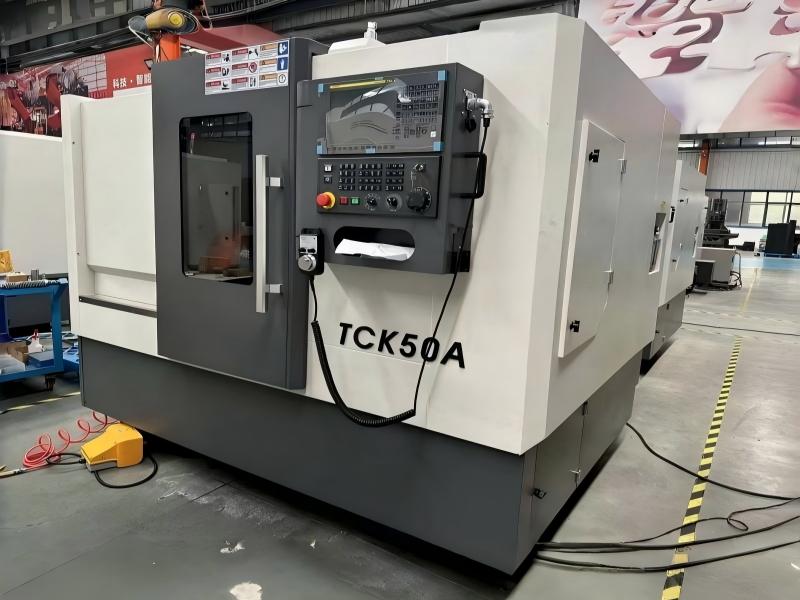

5. Caixa de proteção totalmente fechada
A cobertura de segurança totalmente à prova de respingos reduz os respingos de líquido refrigerante, melhora o ambiente da oficina e atende aos requisitos de segurança CE para os mercados europeu, do Oriente Médio e africano.
Q1: Qual é o diâmetro máximo da peça que o can pode processar?
A: O diâmetro máximo de torneamento sobre o barramento é de Ø500 mm; o diâmetro máximo real de usinagem depende da interferência da torre de ferramentas. O diâmetro de torneamento confiável está dentro de Ø400 mm para uma produção estável.
Q2: A máquina pode ser feita de aço inoxidável?
A: Sim. Com ferramentas de corte e sistema de refrigeração adequados, é possível tornear aço inoxidável de forma estável. A estrutura rígida da base inclinada reduz eficazmente a vibração da ferramenta.
P3: Posso atualizar para ferramentas em tempo real mais tarde?
A: O corpo da máquina pode ser reservado para a instalação de uma torre rotativa. É mais econômico confirmar a necessidade de torneamento e fresamento antes do pedido, em vez de fazer adaptações posteriores à entrega.
Q4: O LC550 possui certificação CE?
A: Podemos fornecer documentos de segurança mecânica CE para configurações de acordo com as normas da UE, adequadas para exportação para países europeus.
Q5: Que tipo de suporte pós-venda pode ser fornecido?
A: Garantia da máquina de 12 meses. Fornecemos manual de operação completo em inglês, diagramas elétricos, esquema hidráulico e suporte técnico remoto por vídeo. Peças de reposição podem ser enviadas para todo o mundo com prazo de entrega curto.
