Máquina de retificação de superfície totalmente automática Jskingston

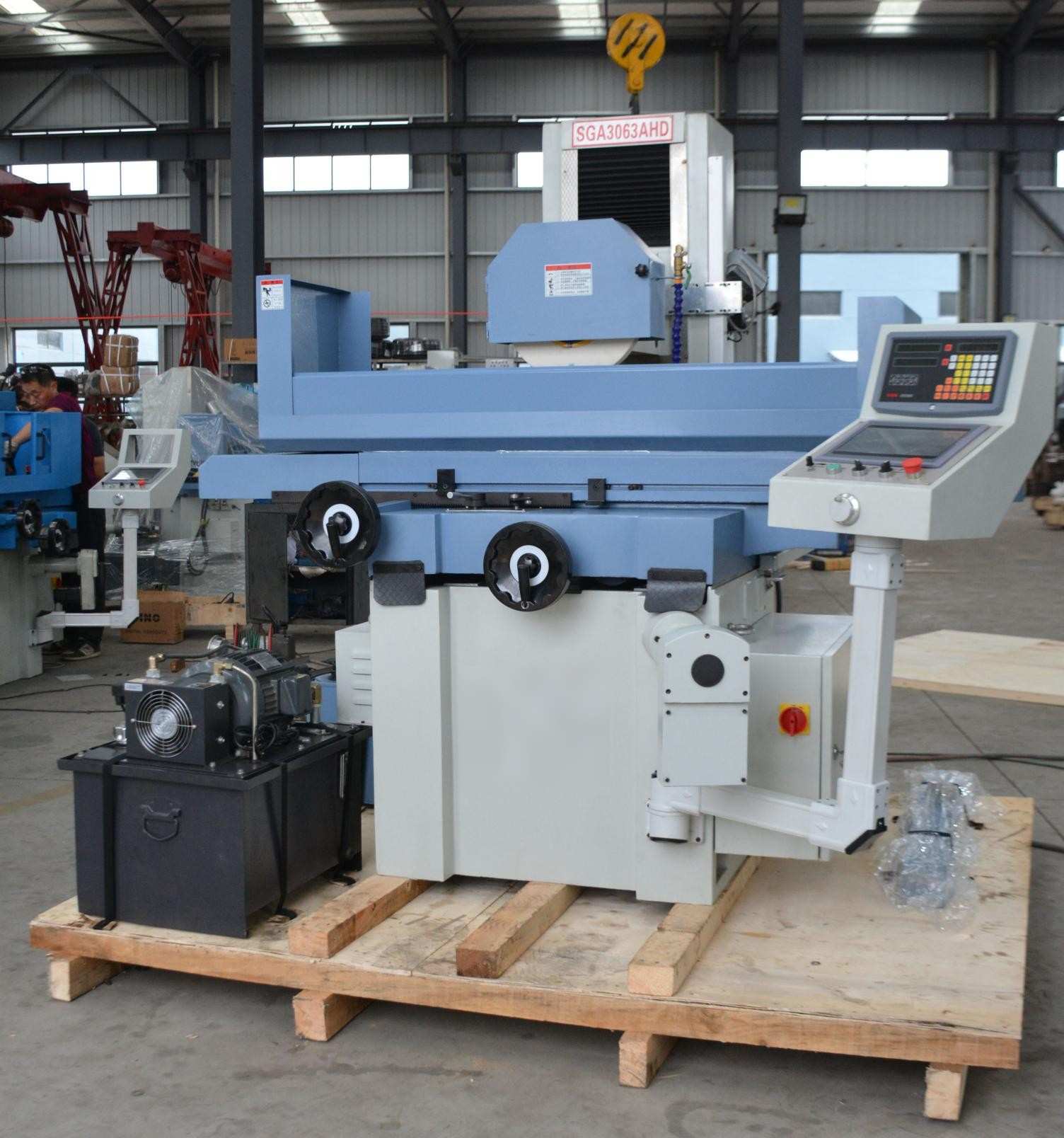

O retificadora de superfície totalmente automática Adota ferro fundido cinzento de alta resistência para sua base, coluna e componentes deslizantes, oferecendo rigidez estrutural excepcional para suprimir vibrações e manter a planicidade da usinagem estável. É equipada com uma estação hidráulica independente e sistema de controle por toque GS-PLC, combinado com uma mesa de trabalho eletromagnética padrão, ideal para retificação plana de precisão de moldes e peças mecânicas com excelente custo-benefício.

Os eixos X e Y são equipados com guias revestidas de plástico para eliminar o deslizamento intermitente em baixa velocidade. A mesa longitudinal utiliza guias compostas em V, enquanto o carro transversal adota guias em V duplo, garantindo suporte de carga confiável e excelente resistência ao desgaste. O fuso é equipado com rolamentos de precisão pré-carregados sem folga para uma produção de retificação estável. A unidade hidráulica separada possui um trocador de calor integrado para controlar o acúmulo de temperatura, eliminando deformações térmicas e vibrações durante longos períodos de produção contínua.

1. Sistema de movimento de três eixos

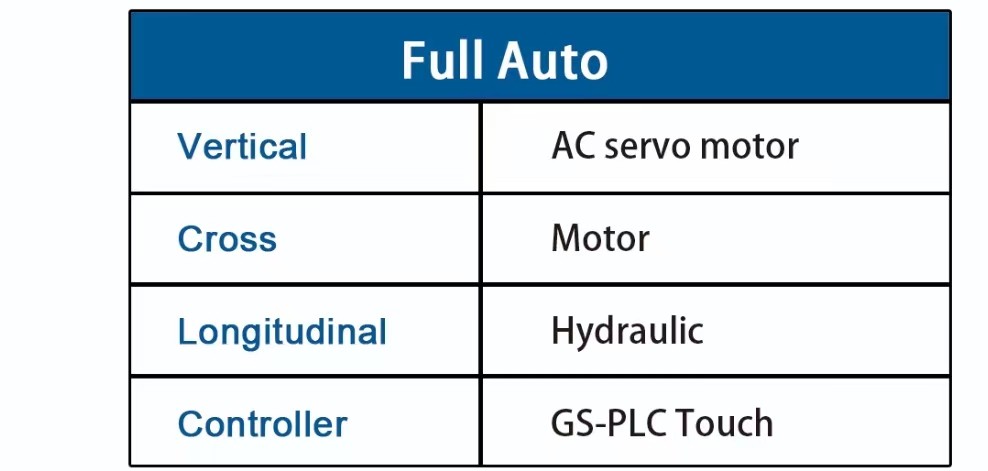

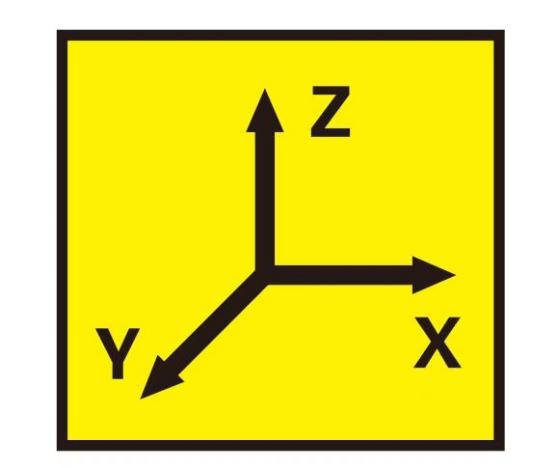

A máquina segue o layout padrão XYZ de três eixos com projetos de acionamento diferenciados para cada eixo:

Eixo Z (Eixo de Avanço Vertical)

Acionado por um servomotor CA, o eixo Z é o núcleo da retificação cíclica automática. Ele suporta deslocamento vertical rápido e avanço fino ajustável para controlar a profundidade de retificação com precisão.

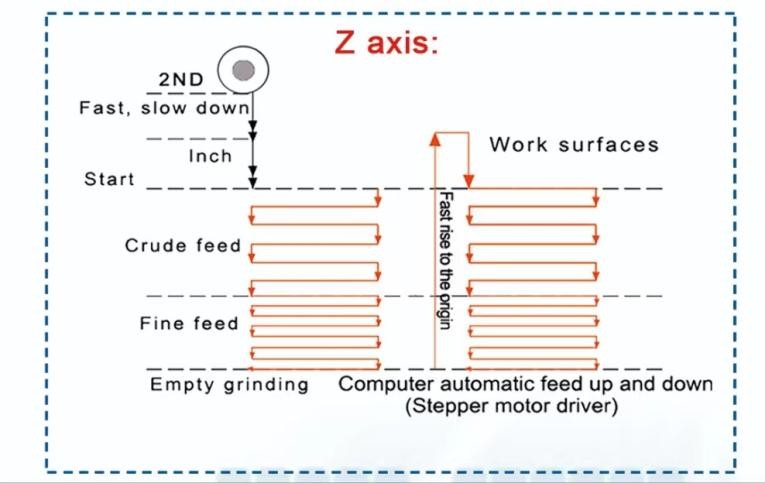

O ciclo automático de retificação do eixo Z funciona da seguinte forma: a rebolo desce rapidamente e desacelera ao se aproximar da peça, prosseguindo então com as etapas de desbaste, acabamento e polimento. Ao término do ciclo, a cabeça de retificação retorna automaticamente à posição inicial, sendo todas as etapas do processo configuráveis ​​por meio de uma tela sensível ao toque.

Eixo Y (Eixo transversal)

O eixo transversal acionado por motor suporta o avanço alternativo automático e o ajuste fino manual por meio de um volante, permitindo um ajuste flexível da remoção lateral de material.

Eixo X (Eixo Longitudinal)

A mesa longitudinal com acionamento hidráulico proporciona um movimento alternado suave para cobertura total da superfície. Batentes de limite são montados em ambas as extremidades para evitar colisões acidentais.

2. Sistema Operacional de Controle por Tela Sensível ao Toque

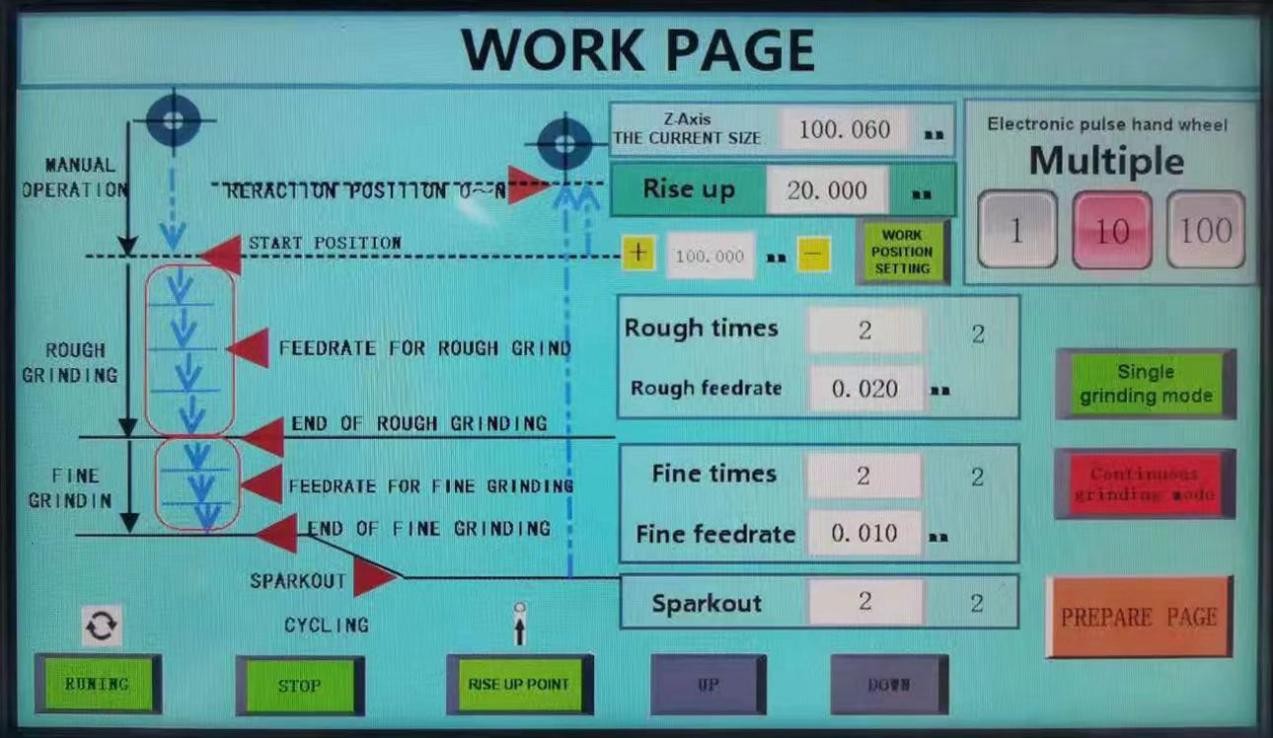

A máquina está equipada com o controlador tátil Samsys SMART-panel IE V3, que permite a configuração de parâmetros totalmente visualizados, sem necessidade de programação complexa.

Os operadores podem configurar livremente os parâmetros principais de retificação: ciclos de retificação de desbaste e profundidade de avanço, ciclos de retificação de acabamento e profundidade de avanço, e tempos de acabamento por polimento. Suporta comutação eletrônica de ampliação do volante para posicionamento manual preciso, bem como modos de retificação de ciclo único e contínuo. Os botões INICIAR e PARAR de um clique simplificam a operação de rotina.

3. Principais vantagens do produto

Guias com revestimento de baixo atrito e estrutura de guia reforçada em forma de V proporcionam capacidade de carga estável e longa vida útil.

O conjunto de rolamentos de eixo pré-carregados reduz a excentricidade do eixo, permitindo obter um acabamento superficial consistente em peças de aço, liga de alumínio e ferro fundido.

O sistema de refrigeração hidráulica independente estabiliza o movimento da mesa e evita a deriva dimensional térmica durante o funcionamento prolongado.

O eixo Z com controle servo permite o controle de profundidade em nível micrométrico, sendo perfeitamente adequado para a retificação de componentes ultrafinos de alta precisão.

A dupla proteção mecânica e por software contra limites de deslocamento impede a colisão entre o rebolo e os dispositivos de fixação.

4. Acessórios padrão

Tela sensível ao toque SMART da Samsys, volante eletrônico, rebolo e flange, lâmpada de trabalho LED, placa magnética, ferramentas de balanceamento de rebolos, dressador paralelo, capas de proteção de segurança, desmagnetizador, unidade de circulação de fluido refrigerante, ferramenta de dressagem diamantada, pés niveladores da máquina, sistema de lubrificação central e conjunto completo de ferramentas de serviço.

Perguntas frequentes

P1: Que tipos de peças esta retificadora pode processar?

A1: Processa metais ferrosos, incluindo aço e ferro fundido, bem como materiais não ferrosos, como ligas de alumínio. É amplamente utilizado para placas de moldes, peças finas de precisão e componentes mecânicos padrão.

Q2: Qual a vantagem de um servomotor no eixo Z?

A2: O servomotor alcança uma resolução de avanço vertical ultrafina, garantindo uma remoção uniforme de material durante o desbaste e o acabamento, o que melhora significativamente a precisão de planicidade em peças finas.

P3: Qual o papel da retificação por apagamento de faíscas?

A3: Não se aplica avanço vertical durante a retificação por faísca. Isso remove as linhas residuais de retificação e libera a tensão interna de usinagem, reduzindo efetivamente a deformação da peça após a desmagnetização e a descarga.

Q4: Como evitar colisões durante o processamento automático?

A4: Batentes mecânicos de limite estão instalados nos cursos de deslocamento X e Y. Os operadores também podem definir limites de movimento seguros na tela sensível ao toque para restringir o alcance de movimento da mesa, proporcionando dupla proteção.
