A máquina de perfuração A furadeira é uma ferramenta essencial para usinagem de metais, utilizada principalmente para o processamento de furos. Ela realiza furação, alargamento, escareamento, faceamento e rosqueamento através do movimento de rotação e avanço das ferramentas de corte. Diferentes tipos de furadeiras possuem configurações estruturais distintas para atender a diversas aplicações.

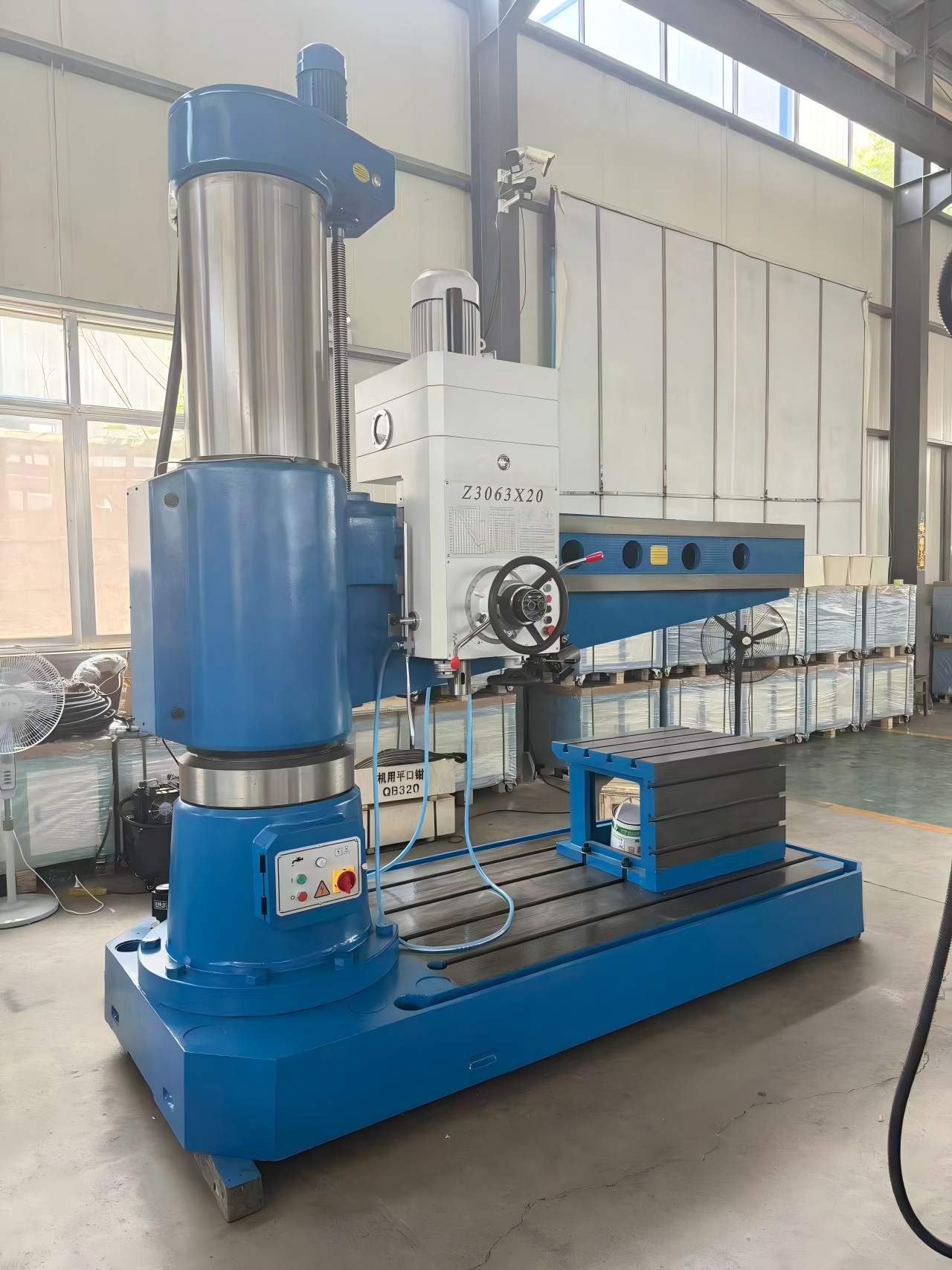

Máquinas de perfuração radial São o tipo mais utilizado em oficinas de usinagem pesada. A base é uma estrutura robusta de ferro fundido com ranhuras em T para fixação de peças ou mesas de trabalho e para suportar cargas de corte. Ela suporta a coluna interna, que por sua vez é composta por uma coluna interna e uma coluna externa. A coluna interna é fixada na base. A coluna externa envolve a coluna interna e pode girar juntamente com o braço radial, graças a mecanismos de travamento. O braço radial é montado na coluna externa e pode ser elevado e girado em 360 graus. A caixa do fuso desliza horizontalmente ao longo de sua guia, e seu movimento de elevação é acionado por um motor de elevação. A caixa do fuso se apoia na guia do braço radial. Internamente, encontram-se engrenagens de mudança e mecanismos de avanço que permitem velocidades de rotação e taxas de avanço variáveis. Ela pode deslizar lateralmente e é equipada com um dispositivo de travamento. A unidade do fuso possui um furo cônico Morse para fixação de brocas, alargadores e machos, proporcionando o movimento rotativo principal e o movimento de avanço axial. O mecanismo de travamento pode ser hidráulico ou mecânico. O sistema trava a coluna, o braço radial e a caixa do fuso durante a usinagem para evitar deslocamento e vibração. As versões hidráulicas realizam o travamento síncrono das três partes. A mesa de trabalho suporta as peças e pode ser removida em alguns modelos. Peças de grandes dimensões podem ser fixadas diretamente nas ranhuras em T da base. O sistema elétrico inclui motor principal, motor de elevação, botões de acionamento e circuitos de controle.

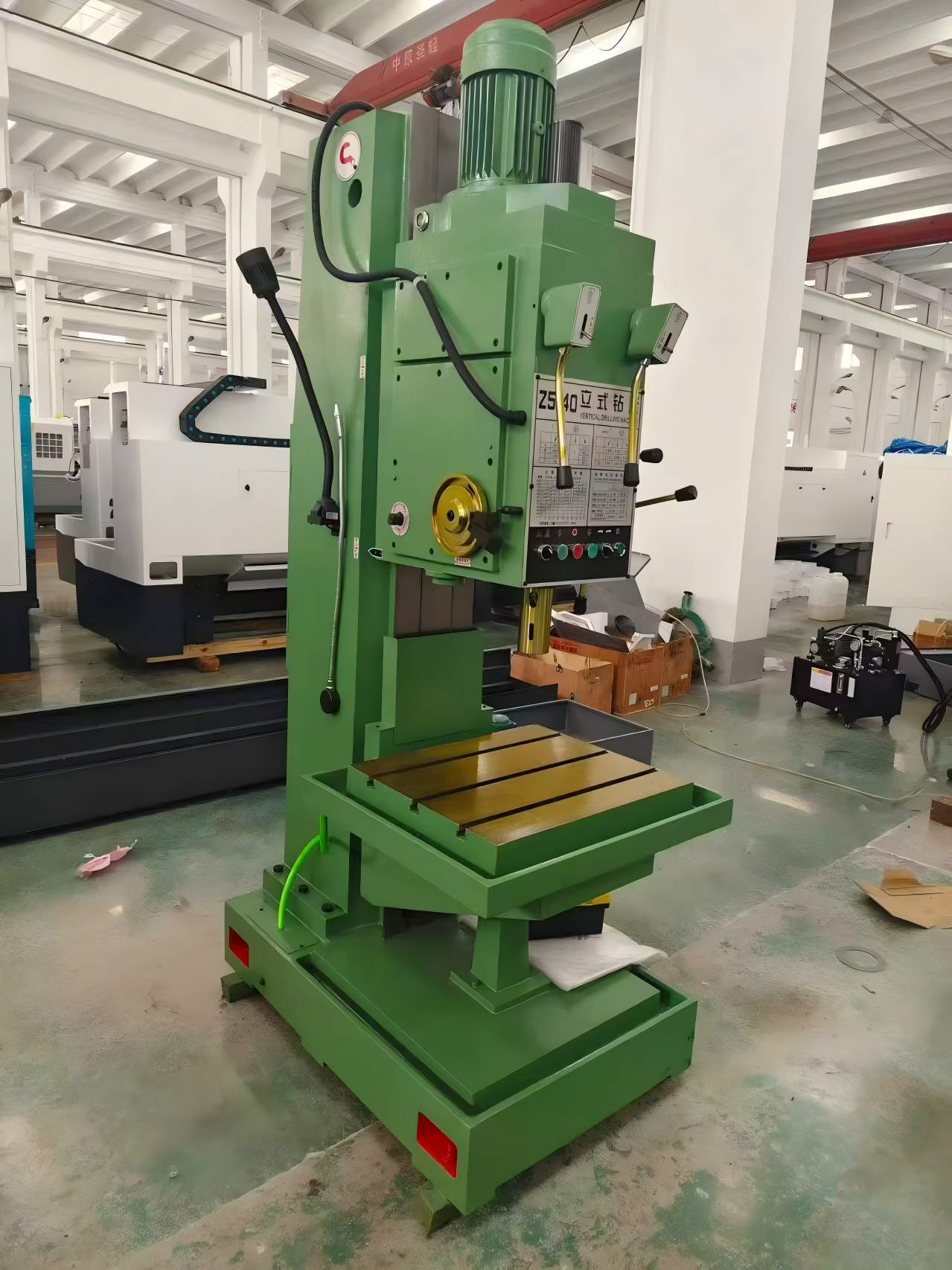

máquinas de perfuração vertical A máquina é composta por base, coluna quadrada, caixa do fuso, fuso, mesa de trabalho com altura ajustável, mecanismo de controle de avanço e sistema de controle elétrico. A base suporta toda a máquina com ranhuras em T para fixação da peça. A caixa do fuso e a mesa de trabalho movem-se verticalmente ao longo da guia da coluna quadrada. A caixa do fuso proporciona as funções de mudança de velocidade e avanço. O fuso suporta as ferramentas de corte e realiza os movimentos de rotação e avanço. O avanço pode ser manual ou automático. Para furadeiras verticais, os operadores ajustam as posições dos furos movendo as peças em vez de deslocar a própria máquina, portanto, o ajuste de posição em grandes amplitudes não está disponível.
As furadeiras de bancada são equipamentos de perfuração compactos e de pequeno porte. Suas principais partes são a base, a coluna, a caixa do fuso (cabeçote), o fuso, a mesa de trabalho e a alavanca de avanço. Todas as operações de avanço são realizadas manualmente.
Perguntas frequentes
Q1: Quais são os principais tipos de máquinas de perfuração?
A1: Furadeira radial, furadeira vertical e furadeira de bancada para diferentes tamanhos de peças.
Q2: Qual é a característica da furadeira radial Z30?
A2: O braço radial pode girar e levantar, sem necessidade de movimentar peças pesadas.
Q3: Travamento hidráulico versus travamento mecânico?
A3: O travamento hidráulico suporta o travamento síncrono para maior rigidez e estabilidade.
Q4: Que ferramentas podem ser instaladas no eixo?
A4: Brocas, alargadores, machos para furos com cone Morse.
Q5: Que processos as máquinas de perfuração podem realizar?
A5: Furação, alargamento, escareamento, faceamento e rosqueamento.
