Fresadora CNC de pórtico: características estruturais, principais vantagens e aplicações de processamento.

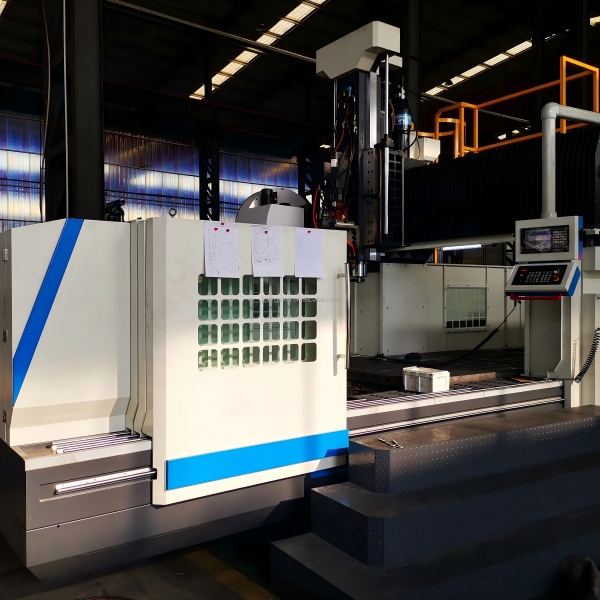

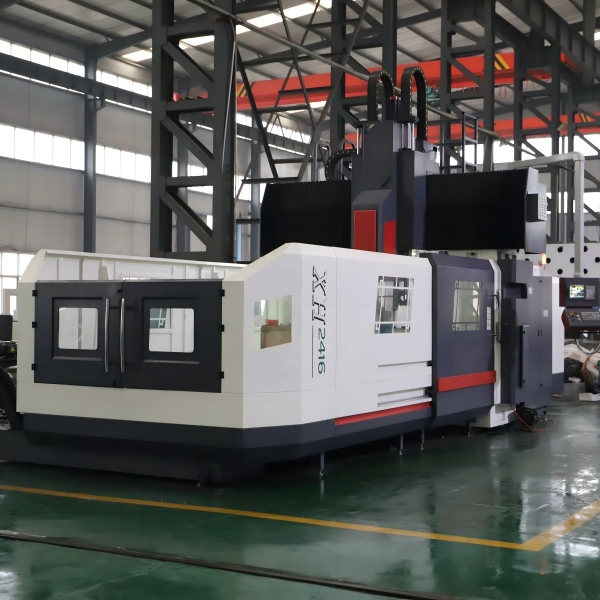

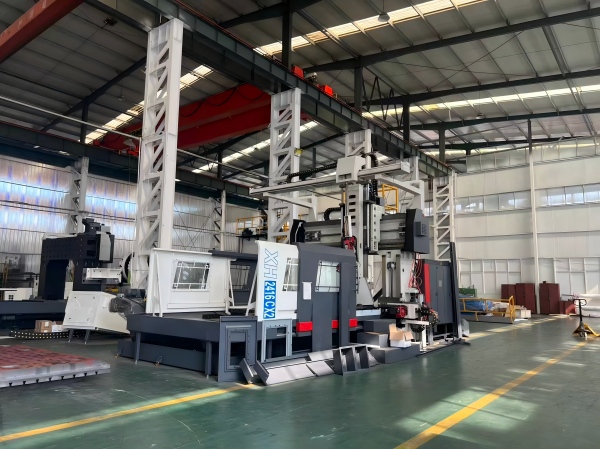

Fresadora de pórtico CNC Adota uma estrutura tipo pórtico composta por colunas duplas e uma travessa. A mesa de trabalho é fixa ou se move longitudinalmente, enquanto a cabeça de fresagem realiza avanços transversais e verticais ao longo da travessa. Como equipamento essencial para usinagem de peças grandes e pesadas, é amplamente utilizado na fabricação de moldes, máquinas de engenharia, equipamentos de energia, aeroespacial, construção naval e outras indústrias, solucionando os complexos desafios de processamento de corte pesado e usinagem composta de múltiplas operações para peças de grandes dimensões.

1. Principais Tipos Estruturais

Existem dois tipos principais: fresadora de pórtico com feixe fixo e fresadora de pórtico com feixe móvel.

• Fresadora de pórtico com viga fixa: A altura da viga transversal permanece inalterada. Apresenta rigidez estrutural excepcional, precisão estável e manutenção simples. É o modelo mais popular do mercado, ideal para moldes de grandes dimensões, chapas e componentes de estruturas de máquinas.
• Fresadora de pórtico com viga móvel: A viga transversal pode subir e descer ao longo de colunas duplas, oferecendo maior curso no eixo Z. É adequada para peças fundidas pesadas com grande variação de altura.

As configurações incluem fresadoras de pórtico de 3, 4 e 5 eixos. Cabeçotes de fresagem de ângulo reto e cabeçotes de fresagem universais podem ser equipados para realizar usinagem de furos laterais e inclinados.

2. Principais vantagens

• Alta rigidez geral para cortes pesados.

A estrutura do pórtico com colunas duplas é fundida integralmente, apresentando excelente resistência à flexão e à torção. A vibração é bem suprimida durante o corte. Para materiais duros, como aço fundido, ferro fundido e chapas de aço espessas, suporta fresamento agressivo com grande profundidade e alto avanço. Proporciona bom acabamento superficial e maior vida útil da ferramenta, com mínima variação de precisão durante a produção em massa de longa duração.

• Grande capacidade de deslocamento e carga pesada

Oferece amplo espaço de trabalho e mesa de usinagem para cargas pesadas, capaz de fixar e processar peças fundidas extragrandes, chapas de aço e peças estruturais soldadas em uma única configuração. Não há necessidade de dividir peças grandes para usinagem segmentada, o que melhora significativamente a consistência dimensional geral da peça.

• Alta eficiência de processamento e capacidade de expansão multifuncional

É possível realizar usinagem multiprocesso com uma única fixação, incluindo fresamento, furação, mandrilamento e rosqueamento. A necessidade de uma segunda fixação é reduzida, minimizando o erro de posicionamento. Acessórios opcionais, como mesa rotativa, cabeçote de fresamento universal e eixo CA, permitem usinagem simultânea de 4 ou 5 eixos para lidar com superfícies curvas complexas.

• Boa abertura e layout de produção flexível

A estrutura de pórtico aberto facilita o carregamento e descarregamento de peças. Peças de grandes dimensões podem ser içadas para a mesa de trabalho por guindaste. Adapta-se tanto à produção personalizada de peças únicas quanto ao processamento em lote.

• Precisão estável a longo prazo

A estrutura de base espessa e reforçada do pórtico absorve eficazmente o impacto do corte. A deformação térmica é bem controlada. Mantém a precisão dimensional estável mesmo após longas horas de operação contínua, atendendo aos rigorosos requisitos de tolerância para componentes da indústria pesada.

3. Cenários típicos de aplicação

Bases de moldes, moldes grandes, peças estruturais para máquinas de engenharia, peças para equipamentos de energia, componentes navais, estruturas para equipamentos de automação, processamento de chapas grossas, peças soldadas de grandes dimensões.

4. Perguntas frequentes

Q1: Qual é a diferença entre uma fresadora de pórtico com viga fixa e uma fresadora de pórtico com viga móvel?

A: O tipo de viga fixa possui altura constante, oferecendo maior rigidez e menor custo de manutenção, sendo adequado para a maioria das peças de grande porte. O tipo de viga móvel permite o levantamento da viga para peças mais altas, porém sua estrutura é mais complexa e o custo de aquisição, mais elevado.

Q2: Uma máquina pórtico de 3 eixos consegue processar superfícies inclinadas?

A: O modelo padrão de 3 eixos não consegue usinar superfícies inclinadas diretamente. É necessário adicionar uma cabeça de fresagem universal ou atualizar para uma configuração de 4 ou 5 eixos para usinagem de superfícies inclinadas e superfícies curvas complexas.

Q3: Que materiais podem ser processados ​​por uma fresadora de pórtico?

A: Funciona com ferro fundido, aço fundido, aço carbono, aço liga, liga de alumínio e outros materiais metálicos. É amplamente utilizado para usinagem pesada de peças metálicas de grandes dimensões.

Q4: Quais fatores afetam a precisão de usinagem em fresadoras de pórtico?

A: Os principais fatores incluem a rigidez da peça fundida, a qualidade das guias e do fuso de esferas, o desempenho do eixo, as condições térmicas da máquina e o método de fixação da peça. A manutenção regular também é essencial para manter a precisão a longo prazo.

Q5: A fresadora de pórtico é adequada para a produção em massa de peças pequenas?

A: Não recomendado. As máquinas de pórtico são projetadas para peças de grande porte. A produção em massa de peças pequenas é mais rentável com centros de usinagem vertical.
